單級PFC調試怎么調試，點這里，內部調試記錄都在這里了
2017-5-13 19:19:27??????點擊：
摘要
功率因數校正在電子電路中有著較為重要的作用，該項參數主要能夠?qū)﹄娏Φ氖褂贸潭冗M(jìn)行測量和評估，從而得出電力是否被完全合理利用的結果。本文根據電源達人經驗，針對單級功率因數矯正（PFC）直流電源的調試經驗進行總結，從而總結出快捷高效的調試方法。

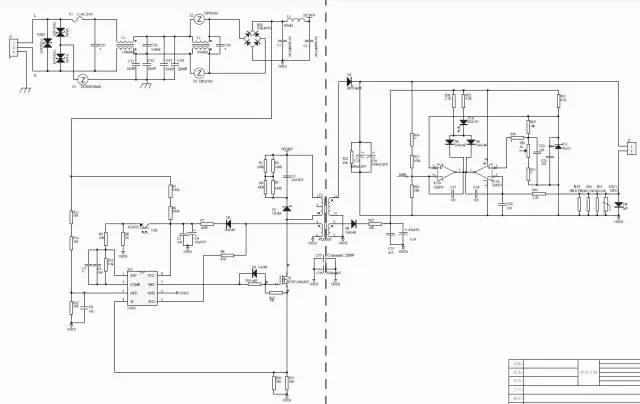

原理圖

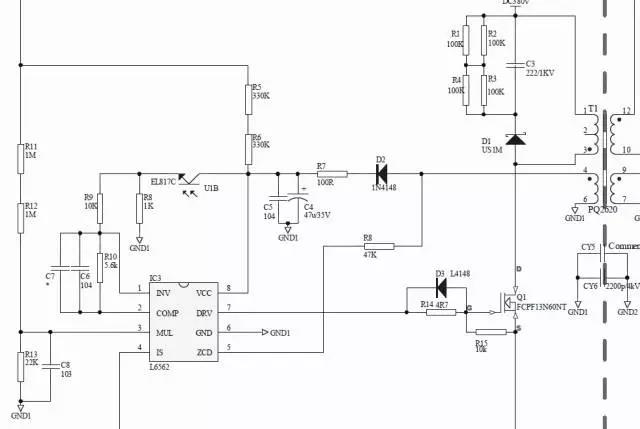

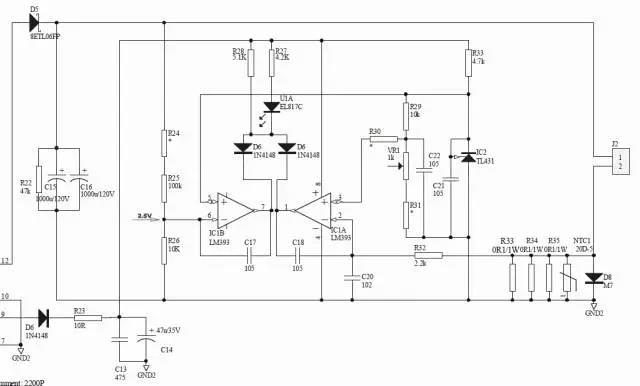

局部放大
PF低，調試方法
1.次級去電流(R32)檢測電阻加大。
2.光耦供電電阻(R27)加大。
3.比較器電流反饋電容（C18）加大。
4.全電壓檢測（如：SA7527，L6562的第3腳）電阻(R13)減小。
低壓異響（吱吱聲）同時低壓掉電流做不到全電壓
1.先調整PFC，如PFC正常可按如下方法調整。
2.加大全電壓檢測電阻(R13)，減小和電阻并聯的電容，電容(C8)可采用102。
3.確定變壓器設計是否合適。調整變壓器，減少次級匝數，加大占空比。(本人現在的單級PFC做到60w，全電壓輸入)
空載電壓跳動
1、一般由VCC供電不足所致，可調節電壓反饋部分，加大或減小電壓反饋電容（C17），電阻(這個電路沒有電阻)（用不同的IC做的恒流調整方式不一樣）。
2.如果上面方法不行，就減小VCC限流電阻（R7），或增加VCC繞組匝數。
啟動時燈閃一下或幾下后正常工作：
1.一般由電壓反饋引起，減小次級比如358電壓反饋補償電容(C17)。
2.減小PWM控制芯片（如：SA7527，L6562）1,2腳的補償電容(C6)。
3.在電壓采樣點加一個104的電容，比如輸出36v的電源，基準點是2.5v，正采樣是68k，負采樣5.1k，在5.1k上并聯一個104的電容。效果明顯(參考電路并聯在R26上)。
4.提高空載電壓。有些情況下有效。
恒流精度不高
如：減小串聯燈珠數量，電流會變大。
1. 可減小去電流采樣電阻。。
2.檢測反饋ic供電是否足夠
3.調整電流反饋的電阻和電容（有些電路設計只有電容。如：385+431就只用調整電容即可）。
如：電源溫度升高后電流下降。
1.采用低溫漂電阻。
2.提高基準點電壓（不建議這樣做，小電流可以）。
3.PCB 布線不合理，恒流IC 的接地點一定要在負極電流輸出最末端，以免溫度升高，造成銅皮電阻變大，造成電流減小(小電流還好，大電流3A 以上的會很明顯)。
燈閃
1.一般都伴有PFC 過低的現象，先解決PFC。PFC 解決后，基本上都會好。
2.減小PWM 控制芯片（如：SA7527，L6562）1,2 腳的補償電容。
短路保護不良
1.次級反饋?zhàn)詈糜歇?dú)立的供電繞組，且此繞組的供電限流電阻要小。儲能電容要大。此繞組和PWM IC 的供電繞組，都要繞在中間（如果是三明治繞法的話，最好把這兩個繞組，放在中間，就是包在初級里。）
2.加大初級限流電阻。
3.初級ic 的電流檢測線要短，盡量少拐彎。
低壓掉電流
1：減小初級限流電阻，效果明顯，但會降低短路保護效果。
2：加大IC 3 腳對地，全電壓檢測電阻，以提高3 腳電壓，但會降低高壓是的PF 值，不過可以用高壓補償來提高，高壓時的PF 值，補償電路很簡單沒幾個原件。
3：加大IC 1,2 腳電阻，效果一般，不過加大到10k 時效果明顯，但會影響PF 值。
4：減少變壓器次級匝數，以加大占空比，效果很明顯，推薦，但注意控制工作頻率。太高EMC 難搞。
電壓電流臨界范圍寬
比如空載電壓 36v，恒定電流1.5A，有些電源要帶載到34v 時才能進入恒流模式。
1：加大次級電壓反饋的補償電容，比如說358 的電壓反饋補償電容。
2：在電壓采樣點加一個104 的電容，比如輸出36v 的電源，基準點是2.5v，正采樣是68k，負采樣5.1k，在5.1k 上并聯一個104 的電容。此做法比調整358 反饋補償電容效果好很多，同時可以有效抑制啟動時燈閃一下。
最近又發現一個問題
灌膠掉電流，R32 用的大一點，恒流效果就很差這都是電流檢測線受干擾引起的，由于這根線上電壓很低，就是高的一般也只有0.2v，低的甚至只有0.05v 這樣的低壓信號很容易受到干擾，所以R32 一定要放的離恒流IC 越近越好，最好在3mm 以內，而且這根線一定要粗，盡量短。
