充電機硬件安全注意事項及調試步驟
2017-5-13 19:27:46??????點擊：
充電機的調試過程也是在模擬蓄電池充電的過程，那么我們每一臺充電機調試不可能都使用蓄電池來按標準充電。其實這個調試過程就是調節充電機主板，來模擬充電過程的幾個重要節點，如恒流點，恒壓點等，然后再使用蓄電池充電幾十分鐘，若沒有問題，就可以出廠了。下面我們就介紹一下充電機硬件安全注意事項及調試步驟。
一，檢查步驟
1_1、檢查板子焊接是否完整，是否漏焊，漏連（R23）。
1_2、檢查貼片元件引腳及插件元件引腳是否漏焊，空焊，虛焊。

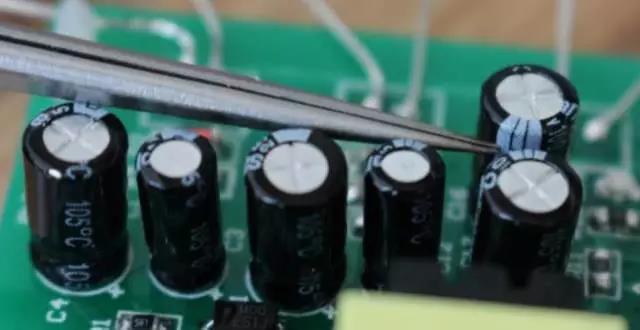

1_3、重點檢查電解電容是否正確，注意耐壓值，注意正負方向。

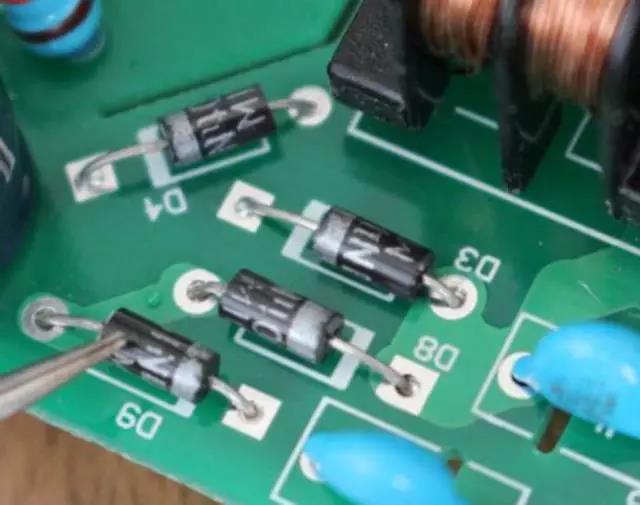

1_4、檢查二極管方向是否正確

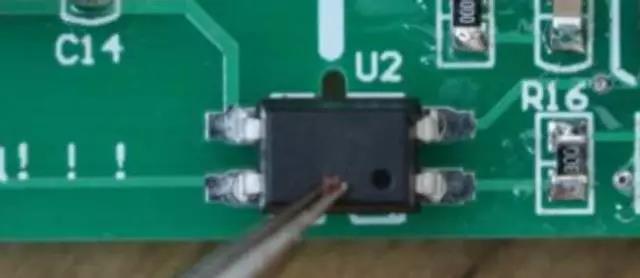

1_5、檢查光耦方向是否正確

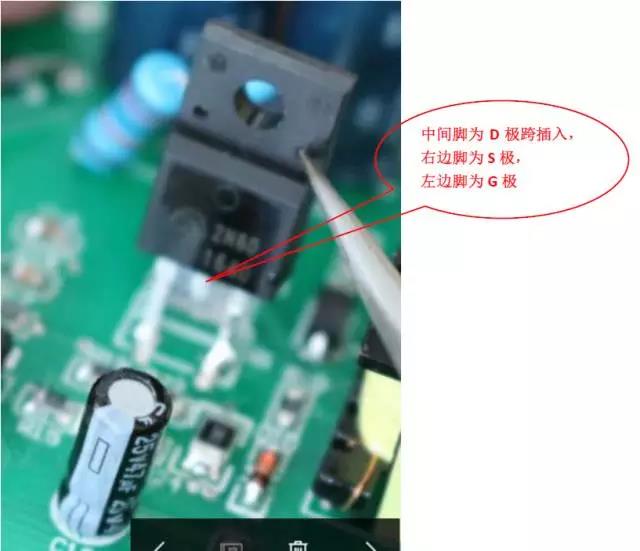

1_6、檢查MOS管方向是否正確

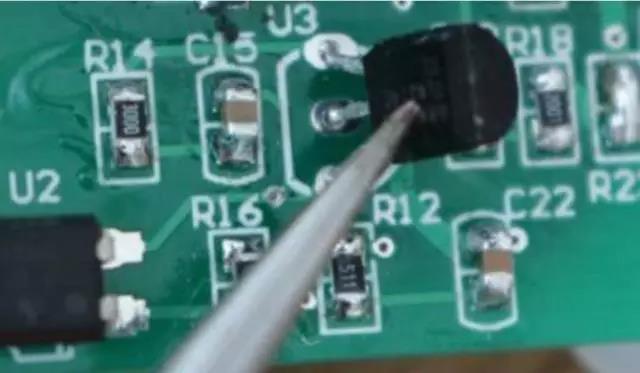

1_7、431是否插對

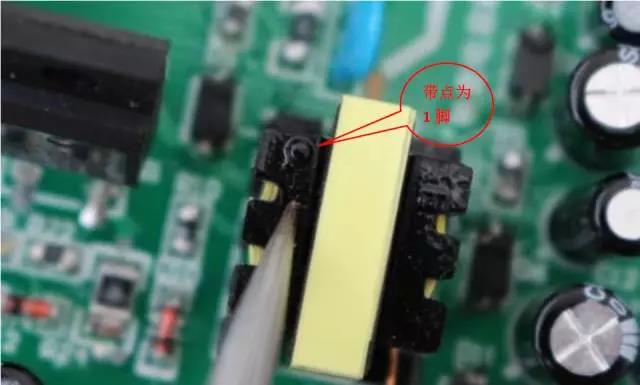

1_8、變壓器方向是否插對，變壓器1腳是否對應。

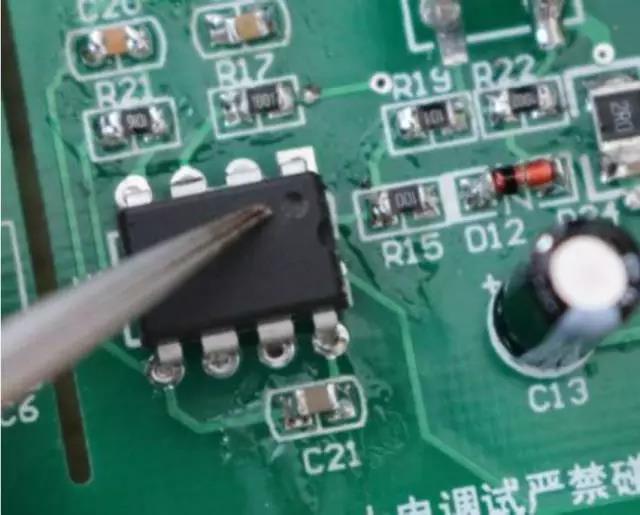

1_9、芯片2844方向是否正確。
1_10、上述檢查都OK 后，安裝4個塑料柱子引腳。
二. 工具及附件準備
2_1、示波器（電源線三腳插頭，第三腳接地腳已剪斷去除）
2_2、萬用表
2_3、測試引線若干
2_4、電烙鐵
2_5、焊錫絲
三.供電設備
3_1、交流輸出85V-220V的隔離電源設備
以下調試測試內容，請?jiān)趯I(yè)人員陪同下操作，嚴禁個人獨自操作
四.上電
4_1、請查看“原理圖”和“PCB走線圖”，引線引出VOUT3(5V輸出正端)，引線引出GND3(5V輸出負端)，用示波器探頭地線夾子夾住負端，探頭勾住正端，調好示波器電壓幅值刻度為每格為5V，調好時間軸使波形滾動狀態。
4_2、翻轉調試板子，元器件一面朝底。并增加遮擋物（紙盒）。
4_3、調好隔離供電設備，使輸出電壓為120V
4_4、接上電源線，人遠離調試板，并上電。
4_5、觀察示波器5V波形是否有輸出。
4_6、關閉電源設備。
4_7、大電容放電
4_8、觀察分析。
4_9、依次循環，其他測試類推，養成良好調試習慣。
五.電源測試
按照上述安全操作步驟依次測試下面電源電壓：

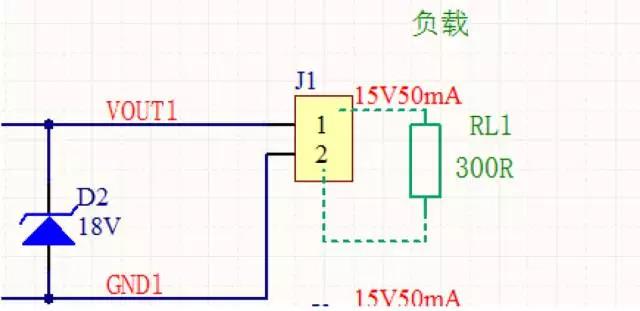

5_1、示波器探頭的地夾子夾住GND1點引線，探頭勾住VOU1點引線測試15V輸出波形是否為直流15V電壓。

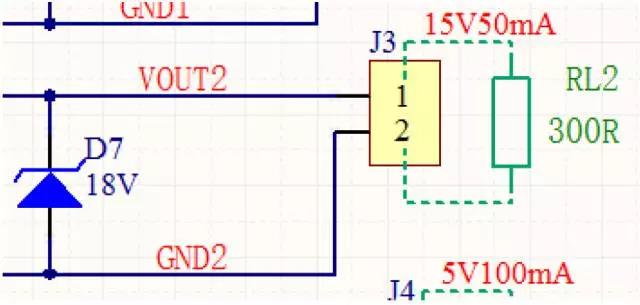

5_2、示波器探頭的地夾子夾住GND2點引線，探頭勾住VOU2點引線測試15V輸出波形是否為直流15V電壓。

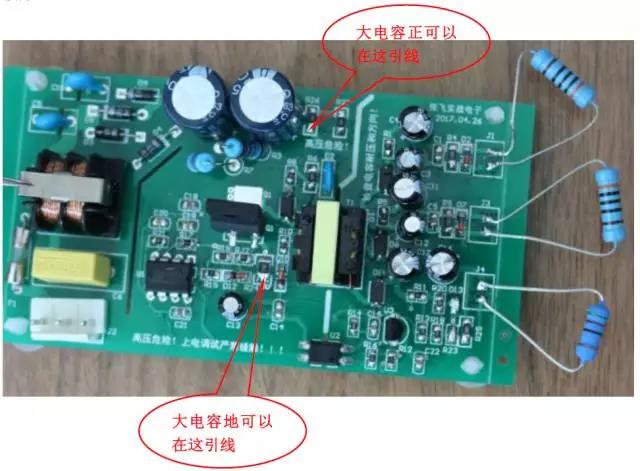

5_3、測試大電容電壓，示波器探頭的地夾子夾住D點引線，探頭勾住A點引線測試大電容波形。
六，其他測試類似，測試過程中，注意避免測試引線和其它地方短路，保持引線絕緣安全，操作完畢后拆除，再測試下一項，保持樣板干凈整潔。
