快速檢測直流穩壓電源PCB板故障問題方法
2017-8-9 11:37:12??????點擊：
制作直流穩壓電源PCB板并非簡單的按流程來做完板子，鉆個孔打上直流穩壓電源元器件就好了。直流穩壓電源PCB的制作并不難，難的在于制作完成后的故障排查。無論是個人愛好者還是行業工程師，對于直流穩壓電源PCB電路板在調試的時候遇到問題也是相當?shù)念^疼，就好比程序員遇到BUG一樣。
有些人對于調試直流穩壓電源PCB電路板有著濃厚的興趣，就像程序員在解決BUG一樣，常見的直流穩壓電源PCB電路板問題并不少，常見的問題除了直流穩壓電源電路板設計、電子直流穩壓電源元器件的損壞、線路短路、直流穩壓電源元器件的質量、直流穩壓電源PCB電路板斷線故障不在少數。

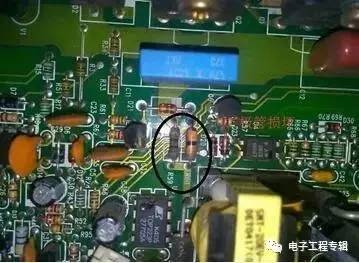

損壞的二極管環色電阻
常見的直流穩壓電源PCB電路板故障主要還是集中在直流穩壓電源元器件上面，像電容、電阻、電感、二極管、三極管、場效應管等，集成芯片跟晶振的明顯損壞，而判斷這些直流穩壓電源元器件故障比較直觀的方法可以通過眼睛去觀察。有明顯損壞的電子直流穩壓電源元器件表面有較為明顯的燒灼痕跡。像此類故障，直接把問題直流穩壓電源元器件更換新的就能夠解決。
疑似損壞直流穩壓電源元器件？其實并不是這個直流穩壓電源元器件損壞
當然，并非所有的電子直流穩壓電源元器件損壞都能用肉眼觀察到，如上面所說的電阻、電容、二三極管等，在一些情況下?lián)p壞是無法從表面看出來得，需要借助專業的檢查工具進行維修，常用的檢查用具有：萬用表、電容表等，在檢測到某一電子直流穩壓電源元器件電壓或者電流不在正常范圍內，說明該直流穩壓電源元器件或前一直流穩壓電源元器件存在問題，直接更換再檢查看看是否正常。
外觀無任何損壞且檢測不出故障的直流穩壓電源電路板
直流穩壓電源元器件壞掉的話，不管是用眼睛觀察還是用儀器檢測，都能夠檢測出來，但是有時候我們在給直流穩壓電源PCB板上直流穩壓電源元器件的時候，會遇到檢測不出問題，但是直流穩壓電源電路板又無法正常工作的情況。很多新手碰到這種問題就沒轍了，只能重新做一塊板子，或買一塊。其實遇到這種情況，很多時候是直流穩壓電源元器件在安裝過程中，因各個直流穩壓電源元器件協調工作的問題，有可能會出現性能不穩定
直流穩壓電源電路板回路區塊劃分
遇到這種情況，儀器已經無法起到幫助作用，可以嘗試根據電流電壓來判斷故障可能的范圍，盡量縮小，有經驗的工程師也許能夠很快的判斷故障區域，但是具體的直流穩壓電源元器件哪個壞了卻不能100%確定。唯一的辦法只能嘗試更換可疑直流穩壓電源元器件，直到找到問題直流穩壓電源元器件為止。去年，我的筆記本主板進水，在給師傅維修的時候也遇到過檢測不出故障所在，并且在維修過程中更換了三次直流穩壓電源元器件，分別是供電芯片、二極管、USB充電直流穩壓電源元器件（就是筆記本藍色插口那個，關機狀態下可給設備充電），最后也是通過一波波檢測跟排查更換可疑芯片，才最終確定為南橋芯片邊上的一個直流穩壓電源元器件短路。
直流穩壓電源電路板飛線
以上所說其實都是電子直流穩壓電源元器件的問題，當然，既然直流穩壓電源PCB電路板作為直流穩壓電源元器件的落腳點，那么直流穩壓電源電路板故障肯定也是存在的，最簡單的例子就死鍍錫部位，因制作工藝原因，在直流穩壓電源PCB腐蝕過程中，有可能會出現斷線問題。遇到這種情況，如果無法補線，那么只能用細銅絲飛線解決。
PS:直流穩壓電源PCB電路板故障在不是明顯損壞的情況下，查起來確實非常的麻煩，而在排查過程中，會有一股專注精神，待找出問題后則會有莫名的成就感，程序員解決BUG也就是這種心情吧。
