如何自制直流穩壓電源PCB電路板
2017-6-25 11:52:03??????點擊：
很多直流穩壓電源愛好者都喜歡自己制作直流穩壓電源PCB直流穩壓電源電路板，這對于初學者來說，或許會覺得很困難。其實只要仔細，這并不困難。這里便本人的經驗熱轉印制作直流穩壓電源PCB直流穩壓電源電路板的方法詳細的介紹一下，希望能夠大家。
工具/原料
覆銅板
熱轉印紙
激光打印機
剪刀
銼刀
小電鉆或手轉
塑料盒
三氯化鐵
方法/步驟
首先把想做的直流穩壓電源電路圖打印到熱轉印紙上，如果直流穩壓電源電路圖中線路比較密集或者纖細，最好用好點的打印機，以免打印出來的直流穩壓電源電路圖缺損無法使用。如果是簡單直流穩壓電源電路，可以直接用油漆筆勾畫直流穩壓電源電路圖，甚至用刀雕刻出直流穩壓電源電路圖。
然后，開始處理覆銅板。按照直流穩壓電源PCB圖大小裁切好覆銅板后進行清潔處理，可以用肥皂水清洗，有條件可以用鋼絲球猛刷，不用怕刮花銅箔。
把刷干凈的覆銅板烘干，并將直流穩壓電源PCB與熱轉印紙上的圖案對齊，然后用透明膠布沾牢固。如果是雙面板，那就要將兩面的各個安裝孔全部對齊，不然就全報廢了。
接下來是熱轉印，一般用熨斗就可以，有轉印機或塑封機更好。用熨斗轉印的時候溫度要調高一點，找個堅實的底座開始熨燙，熨燙的時候保持同一方向移動，同時要用力往下按，一般有少量煙霧冒出即可。
轉印好了，趁熱揭開轉印紙一角看看轉印的怎么樣，如果很完整就直接撕下轉印紙，如果沒好就蓋上再用熨斗熨燙一會兒。
撕下轉印紙后，需要檢查轉印的直流穩壓電源電路，看看有沒有短線或者漏印什么的，如果有就用用油性記號筆把涂一涂補上就可以了。
接下來就是化學腐蝕了。腐蝕覆銅板的腐蝕劑有很多，但比較環保和安全的還是三氯化鐵。將適量三氯化鐵顆粒倒入塑料盒中并用開水調制直至顆粒全部溶解，然后將覆銅板放入并不斷晃動塑料盒。
等到?jīng)]有碳粉的地方所有銅箔都被腐蝕干凈了，就可以拿出覆銅板了，記得拿出來馬上用清水沖洗一下。洗凈擦干后用砂紙打磨掉碳粉，并涂上一層松香水防止銅箔氧化，還有助焊作用。

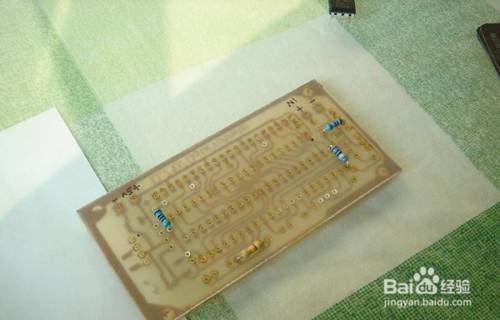

到這里，一塊直流電源PCB直流穩壓電源電路板就做好了，可以開始焊接元件了，一般來說，焊接都是先從矮的小的元件開始，最后焊接較高較大的元件。
制作直流穩壓電源電路板注意事項
在裁切板材時，直流穩壓電源PCB邊緣的銅箔一定要處理，否則會影響到熱轉印的效果。
還有注意，在覆銅板刷干凈后，不用手癢去觸摸銅箔面，不然沾到了手上的油脂，碳粉就不容易沾附，會影響直流穩壓電源電路板最終質量。
使用三氯化鐵是，不能用金屬器皿。
