如何用萬用表測直流穩壓電源的短路、斷路、漏電
2017-6-25 11:59:22??????點擊：
直流穩壓電源短路就是直流穩壓電源未經過負載而直接由導線接通成閉合回路。電力系統在運行中，相與相之間或相與地（或中性線）之間發生非正常連接（即直流穩壓電源短路）時而流過非常大的電流。正常狀態下，相與相之間或相與地之間的電阻是非常大的，直流穩壓電源短路時，其電阻基本為零，用萬用表測電阻就完全可以了。這種測量，導電狀態下很難有機會測到，但直流穩壓電源電路非接通狀態下就很好測量判定了。
直流穩壓電源斷路當直流穩壓電源電路沒有閉合開關，或者導線沒有連接好，即直流穩壓電源電路在某處斷開。處在這種狀態的直流穩壓電源電路叫做直流穩壓電源斷路，又叫開路。用萬用表測量時，其基本特征是電阻無阻大。
直流穩壓電源漏電是用電器外殼和市電火線間由于某種原因連通后和地之間有一定的電位差產生的。檢測直流穩壓電源漏電的最好方法就是用電筆接觸帶電體，如果氖泡亮一下立刻就熄滅，證明帶電體帶的是靜電；如果長亮定是直流穩壓電源漏電無疑。 懷疑線路直流穩壓電源漏電，直接將可能的直流穩壓電源漏電點對地測電壓，如果電壓與交流電壓接近，就是直流穩壓電源漏電了。也可以測電阻了，但操作性沒有測電壓方便。
1、直流穩壓電源斷路故障的檢修
直流穩壓電源電路直流穩壓電源斷路故障是指直流穩壓電源電路的某一個回路非正常斷開，使電流不能在回路中流通的故障。
1.1、直流穩壓電源斷路故障的現象及危害
直流穩壓電源斷路故障的最基本表現形式是回路不通。如斷線、電器接觸不良等，在某些情況下，直流穩壓電源斷路還會引起電壓變化，直流穩壓電源斷路點產生的電弧還可能造成電器火災和爆炸事故。
1.1.1、直流穩壓電源電路必須構成回路才能正常工作。直流穩壓電源電路中某一個回路直流穩壓電源斷路，往往會造成電器裝置的部分功能或全部功能喪失（不能工作）。
1.1.2、三相直流穩壓電源電路中，如果發生一相直流穩壓電源斷路故障，可能使電動機因缺相運行而被燒毀；還可能使三相直流穩壓電源電路不對稱，各相電壓發生變化，使其中的某相電壓升高，造成故障。三相直流穩壓電源電路中，如果零線（中性線）直流穩壓電源斷路，則對單相負荷影響更大。
1.2、直流穩壓電源斷路故障原因的查找
檢修直流穩壓電源斷路故障，首先要確定直流穩壓電源斷路故障的大致范圍，即在哪些線段，在哪些情況下容易發生直流穩壓電源斷路故障。
1.2.1、電接觸點是直流穩壓電源斷路故障的多發點：在直流穩壓電源電路中，除了開關觸點等電接觸點由于接觸不良容易造成直流穩壓電源斷路故障外，直流穩壓電源電路中的其他電接觸點也容易發生直流穩壓電源斷路故障。
a.導線相互連接點：無論是采用絞接、壓接、焊接、螺栓連接等任何一種連接方式的導線連接點，都是直流穩壓電源斷路故障的多發點;
b.導線受力點：在外力或反復作用力的作用下，也容易發生直流穩壓電源斷路故障;
c.銅鋁過渡點：在電化學腐蝕下，最容易造成接觸不良，產生直流穩壓電源斷路故障。
1.2.2、虛接點和虛焊點造成直流穩壓電源斷路故障：形似接觸實際上并未接觸的連接點稱為虛接點，如為焊接連接則為虛焊點。用電烙鐵焊接的連接點，若電烙鐵溫度偏低、焊絲未完全熔化或松香過多又未完全熔化，都可能造成虛焊點。這種虛接點和虛焊點，肉眼不能分辨，只有借用儀器才能檢測出。
1.2.3、灰塵也能造成直流穩壓電源斷路故障：某接觸器線圈的電吸合非常正常，但卻不能接通直流穩壓電源電路，經檢查是接觸器點上沾了一層灰塵，造成觸點接觸不良，類似這種因灰塵、油污、銹跡等造成的直流穩壓電源電路直流穩壓電源斷路故障也是常見的。
1.3、檢修直流穩壓電源斷路故障的方法
首先應根據故障現象判斷出屬于直流穩壓電源斷路故障，再根據可能發生直流穩壓電源斷路故障的部位確定直流穩壓電源斷路故障的范圍和直流穩壓電源短路回路，然后利用檢測工具，找出直流穩壓電源短路點。
1.3.1、電壓法：直流穩壓電源電路斷開，直流穩壓電源電路中沒有電流通過，直流穩壓電源電路中各種降壓元件已不再有電壓降落，直流穩壓電源電壓全部降落在直流穩壓電源斷路點兩端。因而可通過測量直流穩壓電源斷路點的電壓判斷出直流穩壓電源斷路故障點。

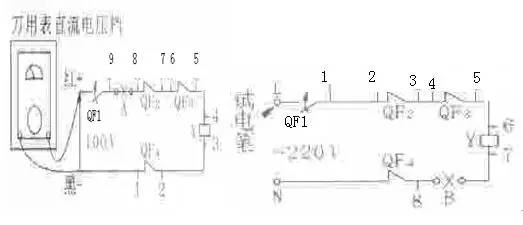

圖1所示的簡單直流穩壓電源電路，直流穩壓電源電壓為直流100 V，通過常開觸點QF1和常閉觸點QF2、QF3、QF4，對電磁線圈Y進行控制。檢測儀表為通用型萬用表，選擇直流電壓250 V擋位（大于或等于100 V擋位即可）。假定直流穩壓電源電路在A處存在直流穩壓電源斷路故障點，當常開觸點QF1人為閉合（或采用導線短接）后，電磁線圈Y仍不能工作。將萬用表紅表筆與直流穩壓電源“+”極相連，黑表筆與直流穩壓電源“-”極相連，萬用表指示應為100 V，然后，移動黑表筆，依次與端點1、2、3、4、5、6、7、8相連，若萬用表指示也為100 V，則說明這些點至直流穩壓電源“-”極的直流穩壓電源電路無直流穩壓電源斷路故障。當黑表筆移動至端點9時，萬用表指示為零，則直流穩壓電源斷路故障就在8-9之間。這時，如果再測量8-9間的電壓，必與直流穩壓電源電壓相等，進而可判斷該直流穩壓電源電路只有A處一個直流穩壓電源斷路故障點。
1.3.2、電阻法：直流穩壓電源電路出現直流穩壓電源斷路故障后，直流穩壓電源斷路點兩端電阻為無窮大，而其他各段的電阻近似為零，負載兩端的電阻則為某一定值。因此，可以通過測量直流穩壓電源電路各線段電阻值來查找直流穩壓電源斷路點。檢測電阻值一般采用萬用表歐姆(Ω)擋。以圖2為例，假定直流穩壓電源電路在B點發生直流穩壓電源斷路故障，查找的步驟：斷開直流穩壓電源。將萬用表置于歐姆擋，且一般選擇R×10 Ω或R×1 Ω擋，而不要選擇R×1 kΩ以上的高阻擋，以免發生誤差。將萬用表的一表筆接在直流穩壓電源電路中的L點，手持另一表筆，將其接在1點，由于直流穩壓電源L和1之間為一常開觸點，應手動將其閉合后再斷開，觀察表頭指示，以檢查此觸點是否正常。再將常開觸點QF1短接，然后依次將表筆接于2~8。在7點處，萬用表指示電阻為線圈Y的電阻RY，即R1-7=RY。在8點處，萬用表指示電阻為∞，則直流穩壓電源斷路故障發生在7-8之間的連接線處。
直流穩壓電源斷路個人感悟：
電壓法：就是將直流穩壓電源電路中有開路的地方全部認為強制合上（通電狀況下），然后用萬用表的表筆，兩只表筆都接到直流穩壓電源電路的輸入電壓處，然后其中一支表筆不動，一支表筆沿著其中的一根電線的各個接觸點移動，沒有直流穩壓電源斷路的話電壓都顯示為輸入電壓U，如果在某處（N+1）電壓顯示為0則，在此為為直流穩壓電源斷路點，直流穩壓電源斷路點在(N,N+1)這一段線路中。
電阻法：就是將直流穩壓電源電路中有開路的地方全部認為強制合上（不通電狀況下），然后用萬用表的表筆，兩只表筆都接到直流穩壓電源電路的輸入電壓處，然后其中一支表筆A不動，另外一支B表筆沿著表筆B電線線路的各個接觸點移動，沒有直流穩壓電源斷路的話萬用表中電阻都顯示有數值，如果在某處（N+1）電阻顯示為∞（0.L M Ω）則，在此為為直流穩壓電源斷路點，直流穩壓電源斷路點在(N,N+1)這一段線路中。
這兩種方法實際上很簡單，就是把萬用表兩表筆接觸在輸入電壓接觸處，然后一支表筆不動，一支表筆依次沿著線路移動。通電狀況下如果萬用表無電壓則此處為斷點。不通電狀況下萬用表電阻為無窮大，那么此處為斷點。這兩種方法都可以。安全的花使用電阻法比較好。
2、直流穩壓電源短路和短接故障的檢修
直流穩壓電源電路中不同電位的兩點被導體短接起來或者其間的絕緣被擊穿，造成直流穩壓電源電路不能正常工作的故障，稱為直流穩壓電源短路故障，某些情況下也稱為短接故障。
圖3 直流穩壓電源短路和短接故障

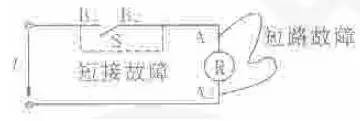

在圖3中，負載R是直流穩壓電源電路中的主要降壓元件，即直流穩壓電源電路工作時，直流穩壓電源電動勢主要降落在負載兩端（A1、A2之間），A1、A2是不等電位的兩點，若A1、A2被導體短接，則直流穩壓電源電路不能工作，這樣的故障稱為直流穩壓電源短路故障。圖中，開關S斷開時，B1和B2兩點為不同電位；開關S閉合時，B1和B2兩點為等電位。如果B1、B2之間被導體短接，將造成直流穩壓電源電路不能斷開的故障，這種故障通常稱為短接故障。
直流穩壓電源短路是最常見的直流穩壓電源電路故障，其危害性最大，由此而引發的其它電器故障也最多。在直流穩壓電源電路中，主要降壓元件是負載（如電熱器，電動機線圈等），也就是說，直流穩壓電源電路正常工作時，負載兩端直流穩壓電源短路是最嚴重的直流穩壓電源短路故障。
2.1、金屬性直流穩壓電源短路、非金屬性直流穩壓電源短路和短接故障

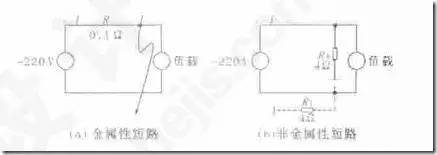

2.1.1、不同電位的兩個金屬導體直接相接或被金屬電線短接，稱為金屬性直流穩壓電源短路。金屬性直流穩壓電源短路時，直流穩壓電源短路點電阻為零，因而直流穩壓電源短路電流很大。在圖4(a)中，由于發生金屬性直流穩壓電源短路，回路中的電阻只有導線電阻R，則直流穩壓電源短路電流為I=U/R=220V/01 Ω=2 200 A。
2.1.2、若不同電位兩點不是直接相接，而經過一定的電阻相接，則稱為非金屬性直流穩壓電源短路。非金屬性直流穩壓電源短路時，直流穩壓電源短路點電阻不為零，因而直流穩壓電源短路電流不及金屬性直流穩壓電源短路大，但持續時間可能很長，在某些情況下，這種故障危害性更大。圖4(b)，為兩處接地而構成了經過兩個接地電阻的非金屬性直流穩壓電源短路示意圖。假定接地電阻RE均為4 Ω，則直流穩壓電源短路電流為I=U/2RE=220 V/(4＋4)Ω=275 A。這個電流可能還不足以使直流穩壓電源斷路器跳閘、熔斷器熔體熔斷，但直流穩壓電源短路故障的長期存在會造成更大的危險。
2.1.3、短接故障：直流穩壓電源電路中按鈕、開關、繼電器觸點、熔斷器等，是對直流穩壓電源電路通斷進行手動或自動控制的元件。直流穩壓電源電路工作時，這些元件均處于閉合狀態，元件兩端電位相同；當其中某一元件斷開時，斷開元件兩端電位不同。因此，這些元件兩端如果被短接，實際上屬于直流穩壓電源短路故障，其影響也是很大的。在圖5所示直流穩壓電源電路中，當各元件中的一個發生短接故障時，都會使直流穩壓電源電路不能正常工作。例如：熔斷器FU被短接，直流穩壓電源電路失去過載和直流穩壓電源短路保護，從而造成直流穩壓電源電路更嚴重的故障；起動按鈕SB1被短接，只要有直流穩壓電源，直流穩壓電源電路就工作，無法對直流穩壓電源電路進行控制；停止按鈕SB2被短接，直流穩壓電源電路將不能斷開；聯鎖觸點K2被短接，直流穩壓電源電路將失去聯鎖功能，即K2不工作，K1也能工作，這將引發更嚴重的故障。
2.2、直流穩壓電源短路故障的危害
發生直流穩壓電源短路故障后，直流穩壓電源電路的阻抗比正常運行時直流穩壓電源電路的阻抗小得多，因此直流穩壓電源短路電流比正常工作電流要大幾十倍，甚至幾百倍。在高電壓下，直流穩壓電源電路中的直流穩壓電源短路電流可達數千萬安培，從而將對直流穩壓電源電路中的導線、開關及其他元件造成很大的危害，還會影響其它直流穩壓電源電路的正常工作。
2.2.1、直流穩壓電源短路電流的電動力效應：在供電系統中，強大的直流穩壓電源短路電流，特別是沖擊電流，使相鄰導體間產生巨大的電動力。這種電動力可能使母線彎曲變形，使母線固定件損壞，也可能使閘刀開關相鄰刀片變形，造成開關損壞。
2.2.2、直流穩壓電源短路電流的熱效應：直流穩壓電源短路電流的熱效應具有最嚴重的危害。直流穩壓電源短路電流在導體中產生的熱量，全部用來使導體的溫度升高。導體溫度升高，使導體機械強度下降，使觸點金屬熔化，小截面導線燒斷，形成直流穩壓電源電路直流穩壓電源斷路。在高溫下，直流穩壓電源電路中的傳導元件，如開關觸點、硅整流器件等將燒毀或造成熱擊穿。直流穩壓電源短路時的高溫使導體的絕緣材料等燃燒，進而引燃導體周圍的易燃物，造成火災。

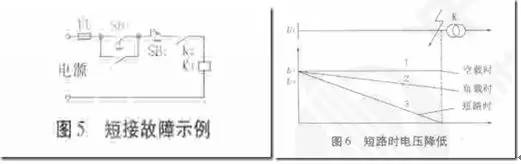

2.2.3、直流穩壓電源短路電流的電壓降效應：強大的直流穩壓電源短路電流流過導線時，在導線阻抗產生電壓降落，從而使電網電壓下降。以圖6為例，在正常情況下，由于線路中電流較小，沿線電壓降較小，直流穩壓電源電壓為U1，到負載端電壓為U2（見圖中曲線2）；當K點直流穩壓電源短路后，該點電壓為零，直流穩壓電源端電壓也大大下降，從而使接于該電網中的電器設備不能正常工作。例如，異步電動機的轉矩與其外加電壓的平方成正比，當電壓降低很多時，電動機會因轉矩減小到不足以帶動機械工作而停轉，甚至使電動機燒毀。
2.3、直流穩壓電源短路故障原因
產生直流穩壓電源短路故障的基本原因是不同電位的導體之間的絕緣擊穿或者相互短接。
2.3.1、絕緣擊穿：直流穩壓電源電路中不同電位的導體是相互絕緣的，如果這種絕緣被損壞，就會發生直流穩壓電源短路故障。
2.3.2、導線相接：兩條不等電位的導線短接，這種短接可能是外力作用、也可能是人為的誤操所造成。例如，導線擺動，使兩相導線相碰；樹枝使導線短接；臨時短接線未拆，造成嚴重直流穩壓電源短路；線頭不包扎，使導線短接；插座未上蓋，導線被短接。
2.3.3、動物作祟：鳥類、老鼠等類動物作祟，也是直流穩壓電源電路直流穩壓電源短路故障的重要原因。
2.3.4、在架空電力線路下方違章作業：在架空電力直流穩壓電源電路下方進行吊裝和其他作業，不按規定操作，也容易造成電力線路直流穩壓電源短路。
2.4、檢修直流穩壓電源短路故障的方法
從檢修電器故障方面來考慮，直流穩壓電源短路故障具有以下特點：直流穩壓電源短路點（即直流穩壓電源短路兩端）的電阻（或阻抗）為零或接近于零；直流穩壓電源短路直流穩壓電源電路具有很大的破壞性，一旦發生直流穩壓電源短路，一般不能再直接通電檢查，與直流穩壓電源斷路故障不同。直流穩壓電源短路故障發生后，直流穩壓電源電路的保護元件（如熔斷器、直流穩壓電源斷路器等）動作，而保護元件可能控制多個回路組成的區域，因而查找電器直流穩壓電源短路故障，必須先從故障區域找出故障回路，然后再在故障回路中找到直流穩壓電源短路故障點。

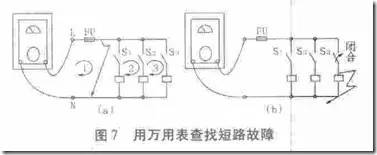

直流穩壓電源短路故障回路的查找：萬用表法—萬用表法是在直流穩壓電源電路斷電后，用萬用表歐姆擋（電阻擋）測定直流穩壓電源短路回路電阻的方法。以圖7為例，假定熔斷器FU的熔體熔斷，說明該熔斷器保護的區域發生直流穩壓電源短路故障，這個故障區域包括1~3三個回路和干線。在斷開直流穩壓電源的情況下，將熔斷器 FU的熔體接好，將萬用表置于歐姆擋“R×10 Ω”（不要置于倍數大的歐姆擋，以免因為人體電阻等造成讀數錯誤），接于L、N端，且斷開S1、S2、S3，使各回路斷開，若萬用表指示電阻為零，說明直流穩壓電源短路故障發生在干線上，如圖7(a)所示。若萬用表指示電阻為“∞”或很大，則直流穩壓電源短路故障發生在1~3的某個回路中。依次合上開關S1、S2、S3。若合上S1、S2時，萬用表指示電阻為某一確定值，合上S3時，萬用表指示電阻為零，則說明故障點在第3回路中，如圖7(b)所示。
注：不能單獨測某一線路或者某個元件后電阻為0就說找個支路短接了，因為電線一般都是兩芯線或者三芯線，在測量支線中必須有一個負載，找個負載有一定的電阻，然后用找個負載一起跟其他線路串著測量，原先有電阻，加入一個線路后突然沒電阻了，那么加入的那個線路跟負載之間肯定直流穩壓電源短路了。也就說說要測量必須是（有電阻R的負載+依次加入其他線路====突然電阻為0）判斷出這些支路直流穩壓電源短路了，然后再在這些支路中依次排除沒直流穩壓電源短路的地方，最后找出直流穩壓電源短路點。OK?
直流穩壓電源短路故障點的查找：查找到直流穩壓電源短路故障支路后，還要繼續確定故障點的具體部位。直流穩壓電源短路故障點必然是回路中降壓元件（如燈泡、電壓型線圈、電動機繞組、電阻等負載）的兩端或內部。以圖8所示的直流穩壓電源電路為例，查找該回路直流穩壓電源短路故障點的方法是：斷開降壓元件R（圖中為燈泡）的一端，用萬用表電阻擋測量1-2之間（即降壓元件兩端）的電阻。若電阻為零，說明直流穩壓電源短路點在此負載內部；若電阻為某一數值，說明負載內部完好，直流穩壓電源短路點在負載設備外部。若直流穩壓電源短路點在外部，再測量1-3點間的電阻。若阻值為零，則直流穩壓電源短路故障在3#導線至1#導線間。斷開這些線段的某些點依次測量，可找到確定的直流穩壓電源短路故障點。
直流穩壓電源短路個人感悟：線路直流穩壓電源短路的話，要檢測處直流穩壓電源短路點，必須要再斷開直流穩壓電源的情況下才可以檢測。直流穩壓電源短路點（即直流穩壓電源短路兩端）的電阻（或阻抗）為零或接近于零；一旦發生直流穩壓電源短路，必須先判斷直流穩壓電源短路是在主干路還是支干路，先把所有的開關都關了，然后把萬用表的兩只表筆接到主線路的L,N，然后測量電阻值，如果此時電阻值為0，則是主干路直流穩壓電源短路了，如果電阻值不為0，則是支干路直流穩壓電源短路了，再依次合上每一個支干路，當合上某一支路B時，若此時電阻為0，則此支路B直流穩壓電源短路了。
支干路直流穩壓電源短路點的查找：直流穩壓電源短路故障點必然是回路中降壓元件（如燈泡、電壓型線圈、電動機繞組、電阻等負載）的兩端或內部。斷開降壓元件R（圖中為燈泡）的一端，用萬用表電阻擋測量1-2（電燈）之間（即降壓元件兩端）的電阻。若電阻為零，說明直流穩壓電源短路點在此負載內部；若電阻為某一數值，說明負載內部完好，直流穩壓電源短路點在負載設備外部。若直流穩壓電源短路點在外部，再測量1-3點間的電阻。若阻值為零，則直流穩壓電源短路故障在3#導線至1#導線間。斷開這些線段的某些點依次測量，可找到確定的直流穩壓電源短路故障點。斷開這些線段的某些點依次測量，可找到確定的直流穩壓電源短路故障點。
3、直流穩壓電源電路接地故障的檢修
直流穩壓電源電路中某電線非正常接地所形成的故障，稱為接地故障。接地故障有單相接地故障、兩相或三相接地故障。對于中性點接地系統的單相接地，實際上構成了單相直流穩壓電源斷路故障。對于中性點不接地的單相接地，將使三相對地電壓發生嚴重變化，從而造成電器絕緣擊穿故障等。
在直流穩壓電源電路中，該接地的沒有接地或因其它原因破壞了這個接地，都屬于電器故障。從本質上講，直流穩壓電源電路接地故障就是直流穩壓電源電路對地的絕緣損壞，使直流穩壓電源電路對地的絕緣電阻大大降低，甚至為零。因此查找直流穩壓電源電路接地故障，只要測量直流穩壓電源電路對地的絕緣電阻即可，當此絕緣電阻很低時，則只要測量其間的電阻即可。因而查找直流穩壓電源電路接地故障可以用兆歐表進行測量，也可以用萬用表電阻擋進行測量。
圖9 用絕緣電阻表測量直流穩壓電源電路接地故障
圖9所示直流穩壓電源電路，當三相直流穩壓電源電路的L2相接地時，首先應斷開直流穩壓電源，拆除與三相直流穩壓電源電路相連的設備，使三相導線不能通過設備的繞組相互連在一起，然后用兆歐表依次測量各相對地的絕緣電阻值（ΜΩ），而L2相對地絕緣電阻為零或很低。當絕緣電阻為零時，用萬用表電阻擋測量效果一樣；當還有一定的絕緣電阻時，用萬用表電阻擋測量可能會得不到正確的結論。
接地個人感悟：直流穩壓電源電路接地故障就是直流穩壓電源電路對地的絕緣損壞，使直流穩壓電源電路對地的絕緣電阻大大降低，甚至為零。因此查找直流穩壓電源電路接地故障，只要測量直流穩壓電源電路對地的絕緣電阻即可，首先應斷開直流穩壓電源，拆除與三相直流穩壓電源電路相連的設備，使三相導線不能通過設備的繞組相互連在一起，然后用兆歐表依次測量各相對地的絕緣電阻值（ΜΩ）。
