相轉化反應正極的充電機充電鎂電池前景及進展
2018-7-14 16:01:46??????點擊：
目前，充電機充電鋰離子蓄電池仍然是驅動便攜式電子產品和電動汽車的主要化學電源選擇。然而，以有機溶劑為電解質的充電機充電鋰離子蓄電池依然難以達到電動汽車對化學電源的要求，這主要是由于充電機充電鋰離子蓄電池存在著起火甚至爆炸等安全隱患。此外，經過 25 年的持續改進，成熟的充電機充電鋰離子蓄電池技術正在接近能量密度的極限（略高于 300 Wh/kg）和材料成本極限，難以滿足長續航動力充電機充電蓄電池的需求。
考慮到上述問題，開發新型充電機充電蓄電池體系引起了科學工作者的極大研究興趣。其中，以金屬鎂為負極的充電機充電鎂電池具有諸多優勢：其一，金屬鎂具有較高的體積比容量（3832 mAh mL–1）；其二，電沉積金屬鎂為非枝晶狀，安全性好；其三，地殼中鎂含量豐富，充電機充電鎂電池有望在大規模儲電站領域獲得技術推廣和應用。雖然充電機充電鎂電池具有諸多潛在優勢，然而其真實的能量密度能否超過目前的充電機充電鋰離子蓄電池及其競爭者-金屬鋰充電機充電蓄電池還沒有詳細報道。此外，實現高能量密度充電機充電鎂電池的正極材料體系有：1）高電壓正極（容量低）和2）高容量（電壓低）正極體系兩類，哪類材料體系能夠真正實現充電機充電蓄電池的高能量密度優勢也不曾在文獻中討論。分析并討論上述兩類問題關乎充電機充電鎂電池的發展前景和研究方向，勢必會吸引化學電源領域科學工作者的廣泛關注。
【成果簡介】
近日，青島科技大學李桂村教授與中國科學院青島生物能源與過程研究所崔光磊研究員（共同通訊作者）等人在Small Methods上，題為”Rechargeable Magnesium Batteries using Conversion-Type Cathodes: A Perspective and Minireview”的綜述，第一作者為青島科技大學張忠華副教授（第一作者）。通過構建充電機充電蓄電池模型，提出并對比了充電機充電鎂電池和當前充電機充電鋰離子蓄電池的實際可達的質量和體積能量密度。計算結果表明，只有基于相轉化型硫正極材料的可充充電機充電鎂-硫蓄電池能夠輸出比當前充電機充電鋰離子蓄電池更高的能量密度，這一結果強調和堅定了以金屬鎂為負極的充電機充電鎂電池的發展前景和研究方向，即研究者應更多關注高能量密度充電機充電鎂-硫蓄電池的研發。由于當前充電機充電鎂-硫蓄電池的電化學性能受限于電解質體系，作者也綜述了非親核電解質體系的研究進展。此外，作者也詳細分析了基于相轉化型正極材料的充電機充電鎂電池的研究現狀和突出科學問題。最后，作者們提出的指導方針為開發高能量密度的充電機充電鎂電池提供了新借鑒。
【圖文導讀】

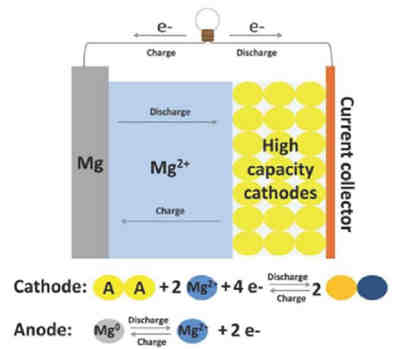

圖1 基于高容量相轉化正極材料的充電機充電鎂電池示意圖。
1. HMDSMgCl（綠色）、HMDSMgCl+AlCl3（藍色）及HMDSMgCl+AlCl3的結晶產物（紅色）；插圖為充放電電荷平衡圖；
2. 25 M MACC電解液；插圖為線性掃描伏安曲線；
3. 不同濃度的Mg(TFSI)2/G2電解液
4. 5 M Mg(TFSI)2+MgCl2電解液
5. 75m MMC/G3和0.75m MMC/G4電解液；
6. BCM電解液.
充電機充電鎂電池體積能量密度和質量能量密度的計算單元示意圖及計算結果
1. a) 充電機充電鎂電池的充電機充電蓄電池單元示意圖；
2. b) 充電機充電鋰離子蓄電池的充電機充電蓄電池單元示意圖；
3. c) 各類嵌入型和相轉化型正極材料的電壓和體積能量密度；
4. c) 各類嵌入型和相轉化型正極材料的電壓和質量能量密度；
基于相轉化型正極材料的充電機充電鎂電池所面臨技術挑戰
電解液對充電機充電鎂-硫蓄電池充放電曲線的影響：藍框、綠框、橙色框及紅色框分別代表HMDS基鎂電解質、MACC電解質、Mg(TFSI)2電解質以及BCM電解質中充電機充電鎂-硫蓄電池的充放電曲線圖。
1. 4 M 3HMDSMgCl–AlCl3（THF溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
2. 8 M Mg(HMDS)–2AlCl3–MgCl2（PP14TFSI–diglyme溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
3. 1 M Mg(HMDS) + 1.0 M LiTFSI電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
4. 8 M Mg(HMDS)–2AlCl3–MgCl2（TEGDME溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
5. 3 M MgCl2–2AlCl3（PYR14TFSI/THF溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
6. 3 M Mg(TFSI)2（glyme–diglyme溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
7. 5 M Mg(TFSI)2+ 50 × 10?3 M I2（DME溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
8. 25 M Mg(TFSI)2+ MgCl2（DME溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
9. 4 M Mg(TFSI)2 + 0.4 M MgCl2（TEGDME:DOL溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
10. 5 M MgCl2+ B(HFP)3（DME溶劑）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線；
11. 6 M Mg[B(HFIP)4]2（DEG–TEG）電解液條件下的充電機充電鎂-硫蓄電池充放電曲線。
結論與展望
盡管現在充電機充電鋰離子蓄電池驅動著我們?nèi)粘５碾娮釉O(shè)備和動力汽車，但是未來可能會面臨鋰資源匱乏和能量密度極限的問題。得益于鎂資源豐富、負極無枝晶沉積以及高體積比容量等，充電機充電鎂電池被認為是替代目前充電機充電鋰離子蓄電池的候選電源之一。然而，充電機充電鎂電池的電化學性能遠未達到人們的期望水平。
經過多年研究與發展，鎂電解質取得了可喜的進展，然而，截至目前，仍然沒有任何一款電解液可以完全滿足以下性能要求：高抗氧化性、高離子電導率、過電位小、循環性優異、不腐蝕集流體、易于合成和環境友好。大多數報道僅僅集中于電解液的電化學窗口，值得說明的是100%庫倫效率和<100 mV的鎂沉積過電位是充電機充電鎂電池的實際應用的必要條件。就這些關鍵性能數據而言，大多數高電壓電解質（如Mg(TFSI)2基或者硼基電解質）比有機鋁酸鎂鹽電解質差很多。研究發現水和空氣污染物必須嚴格控制，這是因?yàn)樯倭克?0–20 ppm）可能會惡化電解質的循環性能。
鎂負極較高的電極電勢（?2.37 V vs. SHE）勢必會降低充電機充電蓄電池的電壓?；诂F(xiàn)有數據，至今為止沒有任何嵌入型正極材料表現出高于2.0 V vs. Mg的電壓平臺同時輸出>150 mAh/g的比容量，這可能歸因于二價鎂離子在固態晶格中的擴散動力學慢或者正極表面形成絕緣鈍化層（如MgO）等。我們的計算結果也表明相轉化型正極材料（包括硫、硒、溴等）能夠輸出比目前LiCoO2基充電機充電鋰離子蓄電池更高的能量密度，而電壓低于2.0 V的嵌入型正極材料則沒有任何希望超過當前的充電機充電鋰離子蓄電池的能量密度。
盡管具有更高的能量密度，相轉化型正極材料面臨著巨大的挑戰。以硫?yàn)槔?，其挑?zhàn)有極慢的S/MgS轉化動力學、多硫化物溶解和穿梭、電解液分解以及腐蝕充電機充電蓄電池非活性原件等。令人鼓舞的是研究者在鎂-硫性能改善方面獲得了可喜的進展，具體措施包括優化電解液成分（設計新型電解質、引入離子液體、設計高濃度鎂鹽等）、設計高性能電極材料（如設計石墨烯-硫正極、石墨炔-硫正極等）以及設計碳纖維隔膜阻擋層等。然而，鎂-硫的實際應用仍然面臨諸多現實問題。
目前的研究方向主要有：1）設計高性能鎂電解質并解析電解質結構；2）設計高性能電極材料以降低充電機充電鎂電池的充放電過電位；3）抑制活性材料的溶解與穿梭；4）設計耐腐蝕集流體等等。充電機充電鎂電池的實際應用還有很長的路，我們希望我們的觀點、分析和建議等能夠給從事新型化學電源領域的同仁一些借鑒和思考。
