高頻開關電源變壓器發熱原因與對策
2017-5-11 17:22:54??????點擊：
國家標準《干式變壓器》GB6450-1986對干式變壓器的溫升限值做出了規定。1、對干式變壓器的線圈，當采用A級絕緣材料時，其極限工作溫度在105℃時，最高溫升應小于60℃；當采用E級絕緣材料時，其極限工作溫度在120℃時，最高溫升應小于75℃；當采用B級絕緣材料時，其極限工作溫度在130℃時，最高溫升應小于80℃；當采用F級絕緣材料時，其極限工作溫度在155℃時，最高溫升應小于100℃；當采用H級絕緣材料時，其極限工作溫度在180℃時，最高溫升應小于125℃；當采用C級絕緣材料時，其極限工作溫度在220℃時，最高溫升應小于150℃。降低高頻開關直流電源變壓器的發熱，不僅可以簡化散 熱與風冷設計，降低散熱成本，還可提高 整機的效率與工作可靠性，所以一直是人 們不斷追求與探索的目標方向。
對減少高頻變壓器工作時的發熱與溫升，我們熟知的常用方法措施有：
1選擇合適的磁芯、骨架的形狀類型，以EER35-42與EE40這兩種造形結構的磁性材為例， 兩者可用功率相近，但在相同輸出功率使用時，由于EER35-42無論線包還是鐵氧體的熱交換表 面積比EE40更大，所以工作時的溫升明顯要比EE40來得更低些。
2選用高性能低損耗的高頻鐵氧體磁芯材料，合理選取鐵芯在對應工作頻率Fs下的磁擺幅 ΔB。
3 合理選取繞組導線電流密度J，當然不僅僅是DC電流密度，更重要的是其AC電流密度。
4繞組線材類型的合理選取，如多股并聯、里茲線、銅箔等，就比同等截面積的單根漆包 線有更低的高頻交流阻抗。
5線圈繞制結構改進與分布參數的有效控制，有雙線并行繞法（增強互感）、層間“Z”型繞 法（減小層間壓差）、分段繞法（減少分布電容、降低AC阻抗）、P/S“三明治”交叉換位（減小 漏感）、P/S多槽交叉換位繞法等等。
6防止磁路氣隙處漏磁通引起的損耗發熱，可限制氣隙間距，或采用特種氣隙結構，使氣 隙遠離繞組線包等等。
7單個變壓器分散成多個變壓器組合。如EE55C（21mm厚）分開為兩個EER49，同樣輸 出功率，同樣散熱條件，溫升至少可以下降攝氏10度以上。
8強制空氣對流散熱（風冷）。
9液（油）冷散熱。
以上第1條至第7條所講的是一些為大家所熟知的， 也是行之有效的常用方法。而第8第9則是指散熱方法。
當然，也見到過一些較為特別的散熱構造方法，如 將繞組銅箔即做繞組導線用，引出至線包外又做散熱片 用，將兩者功能合二為一的設計方法；也有將低感量大 電流的濾波電感繞組導線做成類似散熱器造形的“多表 面積”結構，同時即置于磁路中，又處于風道中，有利 與熱交換，也大大改善了“集膚”效應，見圖片…等等。
理論與實踐解析高頻變壓器發熱機理與對策
然而在設計實踐中，往往會遇到已做足了上述的各個 環節的功夫，但變壓器工作時的發熱還是減不下來的情 形，此時說明還存在一些容易被忽視的、會導致變壓器發 熱的其它相關因素存在。
當遇到變壓器設計已“沒啥問題”而工作溫度卻又降不 下來時，我們已有必要把目光從變壓器轉移到外圍電路的 “器件特性”上來，其實來自外圍器件引起的“與變壓器互為 作用”而導致的工作溫升過高，在變壓器發熱的因素中也 占有相當?shù)谋戎?，畢竟?duì)整個電源而言，原邊開關管也 好，副邊整流管也好，吸收補償也好，諧振回路（電感或 電容）也好，甚至PFC及濾波電容，PCB布線等，與變壓 器都同屬一個整體，其工作狀態必定會是相互關聯又互相 影響的，只是影響作用的強弱而已。
其中對變壓器工作溫升影響最大的是副邊整流(續流)二極管的反 向恢復特性，以常見大功率電源為例（也不難分析小功率反激副變整 流二極管的工作狀況），無論是橋式拓?fù)涓边叺膬蓚€(gè)全波整流二極 管，或是正激拓?fù)涞恼髋c續流二極管，在反向恢復期內都會產生瞬 時共態導通現象，從而在漏感上引起幅度遞減的正弦（有時并非完全 是正弦）尖峰振蕩，這個比開關頻率高得多且有較高電壓峰值的振蕩 波會在原副邊之間相互耦合，額外地使線包、磁芯的各種損耗增加， 尤其是與頻率成指數比例關系的損耗，增加得更為明顯。因?yàn)樵诙O 管“共態導通”瞬間的 第一個尖峰波時段內，原邊勵磁電感量下降到 了接近于：“短路副邊測得原邊的漏感值”，如遇處理不當，則原邊的 瞬時峰值電流將超過正常工作時的數倍至十?dāng)?shù)倍！這時磁芯的磁擺幅 △B 將增大，繞組導線的高頻電流密度也急劇增加，在過后的衰減振 蕩過程里，雖然損耗是遞減的，但整個尖峰衰減振蕩是隨著工作頻率 周而復始地產生的，所以就不難想象會使線溫、鐵溫升高不少。當然 這種尖峰對電源的可靠性也會帶來不利影響。

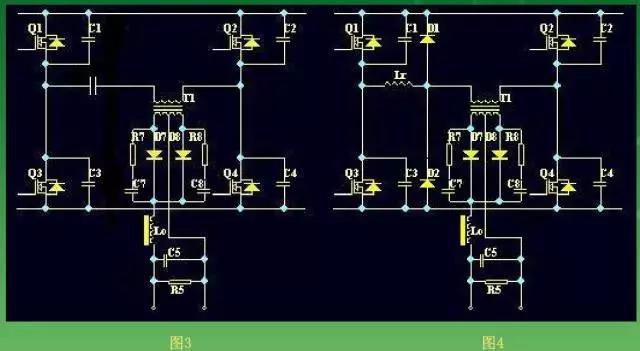

為了有效減低二極管反向恢復引起的尖峰振蕩，采用原邊 串一小電感量的電感，并用二極管進行箝位（圖2、圖4）來達 到“零電流”開通是常見慣用的方法，橋式、正激都有應用，對 改善這種開關管導通時的反向恢復尖峰很有幫助，對降低變壓 器的工作溫升也效果明顯。但處理不當時，這一附加電感的無 功“吞吐”在箝位二極管上也會引起一種新的尖峰振蕩，同時也 會與開關管結電容（或諧振電容）、變壓器分布參數發生新的“ 諧振”，使原邊“附加”新的高頻環流….無論在硬開關或移相諧振 軟開關中都可能會遇到這個問題，因此選取最佳附加串聯電感 的參數，就不是一件簡單的事情了，有時往往許要通過實測來 修正。當然要有效降低開關管導通時的“尖峰振蕩”，一般還會 采取在二極管上并RC吸收、引腳上套飽和磁珠、合理選取開關 管柵極電阻等組合措施。

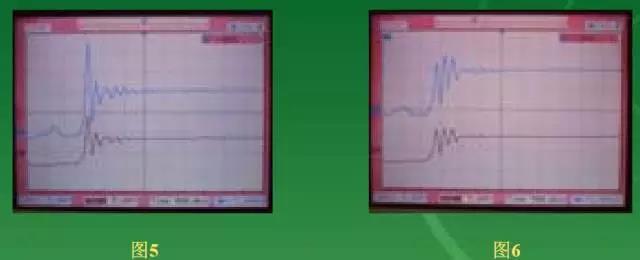

曾用一個雙管正激48KHz 3KW的實驗電源做過對比 測試，采用同一個變壓器，不同的尖峰吸收措施，起始溫 度都相同，見其電壓尖峰波形分別如圖5、圖6，在相同環 境無風冷條件下滿載工作2分鐘后再測變壓器線包的溫 升，結果圖6波形要比圖5波形低5~6度！如為長時間連續 工作狀況，則兩種波形時的溫升差別之大就不難想象了。

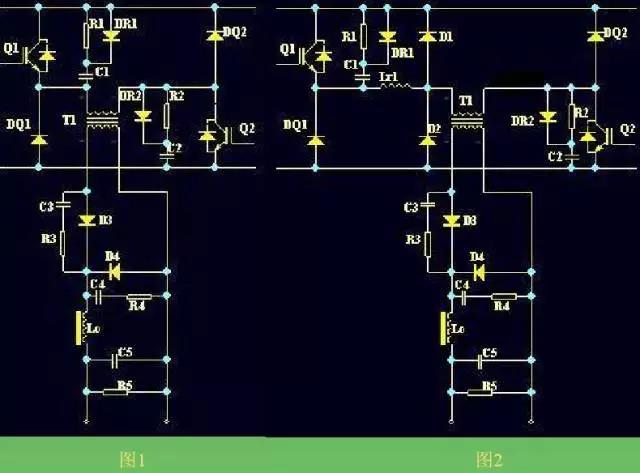

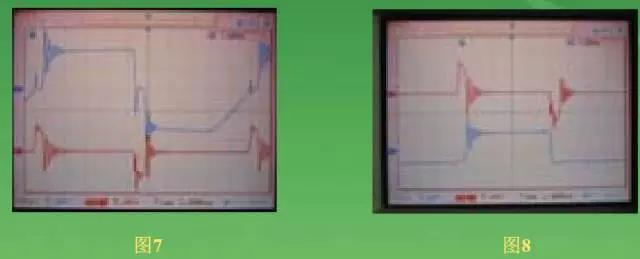

需要特別提一下的是，用增加變壓器漏感的方法來改 善“原邊開關管導通時的尖峰振蕩”在大多數情況下會是得 不償失的，例如在正激拓?fù)渲?，因漏感?chǔ)能最終將在“開 關管關斷瞬間以反激方式釋能”，此時對圖1、圖2中的副 邊D3與原邊DQ1、 DQ2、D1、D2而言（不難推斷出橋式 圖3圖4的情況），又將出現關斷尖峰振蕩，漏感儲能越 大，則關斷尖峰越高，對降低變壓器工作溫升一樣不利。
對二極管的關斷尖峰振蕩，一般可用原邊加RC或 RCD緩沖加以吸收。在前述的48KHz 3KW實驗電源中試 驗增加恰當?shù)腞CD緩沖吸收電路，對改善開關管關斷時出 現的“二極管尖峰振蕩”具有較明顯的作用效果。對有無 RCD緩沖吸收電路（圖1圖2中的R1、C1、DR1及R2、 C2、DR2）做無風冷滿載工作2分鐘后的實驗測試表明， 繞組線包溫升相差達攝氏6~7度?。ōh(huán)境溫度為25度時）。
需要說明的是，增加RCD后對變壓器溫升的改善也可 能不僅僅完全是對二極管關斷尖峰振蕩抑制所起的作用， 可能還有一些其它未曾搞清的因素存在。另外，在電路中 增加RCD緩沖屬“有損”尖峰吸收方法，因此也有人把它的 作用看做是一種能量轉移消耗，只是把變壓器與開關管的 發熱轉移到了R上，其實這種說法是片面的，不能完全這 樣認為，這種限制du/dt 的吸收電路如做得“恰到好處”則 會帶來整體性（降低開關管、整流管的溫升，提高可靠 性，改善EMI等等）的改善，其利遠大于弊，題外話了。
介紹一個80KHz 500W雙管正激電源的設計實例，采 取的措施有：P/S原副多重交叉換位串并繞制方法，使變壓器 漏感減小到0.2%以下，適中的磁芯磁擺幅△B，用調整氣隙方 法修正了的變壓器原邊諧振頻率Fr，副邊采用肖特基整流，同 時將肖特基的工作電流降低至標稱額定值的1/10，以進一步改 善其恢復特性，整流與續流二極管并RC尖峰吸收，輸出濾波 電感采用純線性電感，并優化了PCB布線，以及MOS管柵極 驅動參數，這時滿載工作的變壓器電壓波形的振鈴幾乎接近消 失！整流二極管與續流二極管節點對地電壓波接近標準方波， 毛刺較低見圖9、圖10，為滿載實測波形。由于整機效率相對 較高，所以工作時的變壓器溫升非常之低！
作為一個探討性的話題，在外圍器件導致變壓器發熱 的機理中，對于二極管的反向恢復特性引起的這種發熱機 理而言較為“直接”而容易理解，也較易找到解決方法。
而實踐告訴我們：引起變壓器額外發熱的因素還有 很多，如變壓器諧振頻率Fr的高低…各種分布參數的影 響…繞組結構差別…漏感大小等等…尤其是在全橋諧振拓 撲中，有時氣隙的微微變化，就會引起開關管及變壓器的 溫升變化…這些導致發熱的機理有時就不是那么容易“直 接”地理解了，有時實測波形的差別極小，而實測的工作 溫度差別卻不小。
