【導言】
因為超凡的光電功能，以及相對低價的造價，混合鈣鈦礦充電機充電太陽能蓄電池(HPSC)在可再生能源范疇展現出巨大的潛力。2009年時日本科學家初次將有機無機雜化的鈣鈦礦材料應用到量子點敏化充電機充電太陽能蓄電池中，制備出了第一塊鈣鈦礦充電機充電太陽能蓄電池，完成了3.8%的光電轉化功率，現在跟著界面改性，形態學操作等的開展，光電轉化功率已提高至22.1%。其間，依據材料顯現，理論上甲基溴化鉛系統（MAPbI3）能夠完成30%的能量轉化功率，一起開路電壓能夠到達1.33V。但是，在充電機充電蓄電池制備進程中所構成的鈣鈦礦多晶薄膜往往具有很多晶界，處于晶界中中配位不飽和的鹵原子和金屬離子會誘導缺點態的構成，然后添加載流子的復合幾率，使得充電機充電蓄電池功率難以進一步進步。因而，在文獻實踐報導中，該種充電機充電蓄電池最高的功率僅20%，開路電壓約1.11V。為此鈣鈦礦多晶薄膜中缺點態的鈍化作業十分重要?，F(xiàn)在，小分子如吡啶，噻吩，三辛基膦氧化物和富勒烯的鈍化作用已被證明，運用長鏈化合物作為鈍化組分這一思路還未被報導過。和小分子比較，長鏈化合物可經過交聯作用增強鈣鈦礦薄膜安穩性，但它也存在制備上的困境。
【作用介紹】
近來，華中科技大學教授王鳴魁和加州大學洛杉磯分校楊陽教授（共同通訊作者）在Science Advances上宣布了題為“Polymer-modified halide perovskite films for efficientand stable planar heterojunction solar cells”的文章。研究人員受到了運用小分子表面活性劑能夠增強鈣鈦礦光電功能的啟示，運用帶有官能團的聚合物去增強溶液法制備的半導體薄膜的功能。與小分子比較，一方面，聚合物攜帶更多官能團，碘離子或銨根離子，它們別離與鈣鈦礦晶界中配位不飽和的鹵離子和鉛離子相互作用，然后起到鈍化缺點態作用。另一方面，聚合物能夠與鈣鈦礦顆粒構成更安穩的銜接，其交聯作用會增強薄膜安穩性。為了避免呈現因為給電子基團和鈣鈦礦前驅體之間很強的銜接導致的難以構成潤滑薄膜的現象，運用了介孔支架促進擴散的辦法，首先在鈣鈦礦薄膜上構成有介孔的PbI2薄膜，隨后帶有官能團的聚合物擴散入介孔中，然后與鈣鈦礦薄膜構成銜接鍵。研究者探究了含不同官能團的聚合物（b-PEI，PVP，PAA）對鈣鈦礦充電機充電蓄電池進行潤飾的情況，并進行了瞬態PL，載流子動力學，電學阻抗等測驗，發現聚合物和鈣鈦礦之間的鍵的作用是影響鈍化的關鍵因素。終究PVP潤飾作用最好，構成安穩高效的混合鈣鈦礦充電機充電太陽能蓄電池后，用太陽光模仿器模仿AM1.5條件下的一個太陽的模仿光照下，其反向均勻測驗功率為18.8±0.8%，其間最高時功率可到達20.2%。其開路電壓可到達1.16V，與現在報導的最好的CH3NH3PbI3鈣鈦礦充電機充電太陽能蓄電池適當。而且，它具有更小的磁滯效應，在用太陽光模仿器模仿AM1.5條件下的一個太陽的模仿光照下，安穩功率提高至19%（差錯0.94V）其放置壽數也可到達90天（保存原始功率的85%），與未經聚合物潤飾的充電機充電蓄電池設備比較時刻長20倍。（四天后功率降至85%）
【圖文介紹】
一：聚合物鈍化的鈣鈦礦薄膜
A：b-PEI，PAA，PVP的化學結構；
B：聚合物合并入鈣鈦礦薄膜的示意圖；
C：非緩慢成長的均勻PbI2薄膜的SEM圖畫；
D：緩慢成長的介孔PbI2薄膜的SEM圖畫；
E：經過緩慢成長的PbI2薄膜和PVP處理過的鈣鈦礦薄膜SEM圖畫；
F：鈣鈦礦，PVP和PVP潤飾的鈣鈦礦的FTIR圖畫；
G：鈣鈦礦，PAA和PAA潤飾的鈣鈦礦的FTIR圖畫；
H：鈣鈦礦和PAA潤飾的鈣鈦礦GDOES測驗。

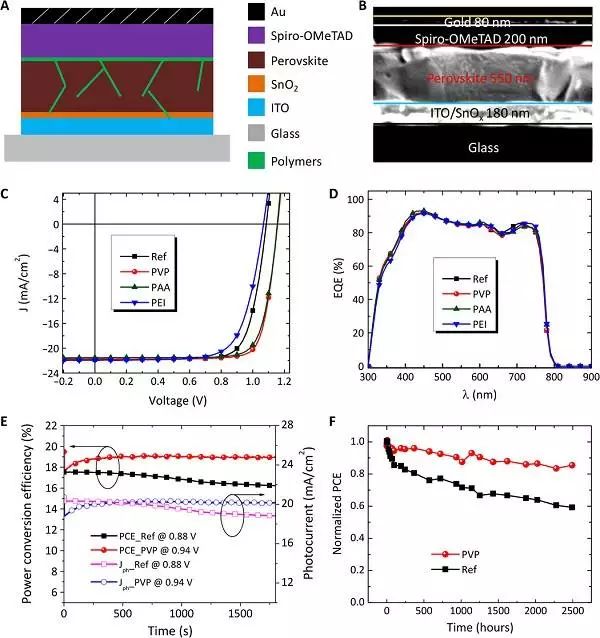

圖：不同聚合物潤飾的CH3NH3PbI3充電機充電太陽能蓄電池
A：器材結構形式圖；
B：充電機充電蓄電池截面圖；（ITO，銦錫氧化物）
C：J-V表征；
D：EQE光譜；
E：穩態輸出功率；
F：未經PVP潤飾和經過PVP潤飾的充電機充電太陽能蓄電池的連續時刻。
三：載流子動力學
A：PL密度光譜；
B：不同聚合物潤飾的鈣鈦礦薄膜TRPL衰減光譜（測驗積分通量約為11nJ/cm2，激起密度約為1014/ cm3，黃線為用拉伸指數函數擬合的曲線）
C：不同聚合物潤飾的鈣鈦礦充電機充電太陽能蓄電池TPV曲線；
D：不同聚合物潤飾的鈣鈦礦充電機充電太陽能蓄電池TPC曲線。
四：電學阻抗測驗
A：電荷傳輸阻力曲線；
B：相對電容曲線；
C：壽數曲線；
D：不同器材中DOS相對于能級的曲線。
【小結】
為了一起增強鈣鈦礦充電機充電太陽能蓄電池設備的功率和安穩性，研究人員依據小分子鈍化鈣鈦礦晶界缺點態的靈感，采用了聚合物PVP潤飾的辦法，經過PL密度測驗，載流子動力學測驗以及阻抗測驗等，證明了使用PVP潤飾的鈣鈦礦充電機充電太陽能蓄電池具有優異的功能，最高20.2%的轉化功率和1.16V的開路電壓，以及長達90天的壽數。這項作業中運用了一種新的化學添加劑來提高鈣鈦礦充電機充電太陽能蓄電池的功能，為完成更高的功能，更好的安穩性提供了方向。
