穩壓電源工程師設計直流穩壓電源需了解的線性電源知識
2017-6-26 11:12:56??????點擊：
目前主要包括兩種直流穩壓電源類型：線性直流穩壓電源和開關直流穩壓電源(switching)。下面就隨直流穩壓電源管理小編一起來了解一下相關內容吧。
線性直流穩壓電源的工作原理是首先將127 V或者220 V市電通過變壓器轉為低壓電，比如說12V，而且經過轉換后的低壓依然是AC交流電;然后再通過一系列的二極管進行矯正和整流，并將低壓AC交流電轉化為脈動直流穩壓電源電壓(配圖1和2中的“3”);下一步需要對脈動直流穩壓電源電壓進行濾波，通過電容完成，然后將經過濾波后的低壓交流電轉換成DC直流電(配圖1和2中的“4”);此時得到的低壓直流電依然不夠純凈，會有一定的波動(這種直流穩壓電源電壓波動就是我們常說的紋波)，所以還需要穩壓二極管或者直流穩壓電源電壓整流直流穩壓電源電路進行矯正。最后，我們就可以得到純凈的低壓DC直流電輸出了(配圖1和2中的“5”)
配圖1：標準的線性直流穩壓電源設計圖

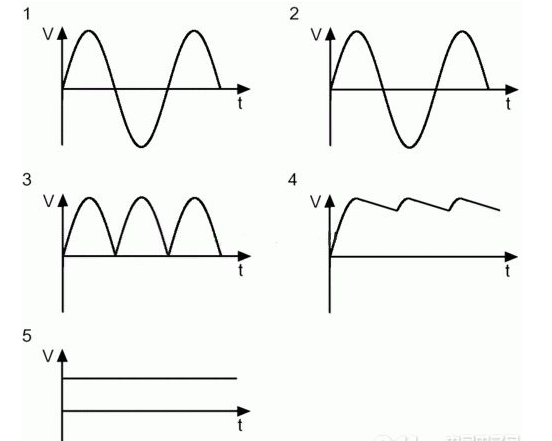

配圖2：線性直流穩壓電源的波形
盡管說線性直流穩壓電源非常適合為低功耗設備供電，比如說無繩電話、PlayStation/Wii/Xbox等游戲主機等等，但是對于高功耗設備而言，線性直流穩壓電源將會力不從心。
對于線性直流穩壓電源而言，其內部電容以及變壓器的大小和AC市電的頻率成反比：也即說如果輸入市電的頻率越低時，線性直流穩壓電源就需要越大的電容和變壓器，反之亦然。由于當前一直采用的是60Hz(有些國家是50Hz)頻率的AC市電，這是一個相對較低的頻率，所以其變壓器以及電容的個頭往往都相對比較大。此外，AC市電的浪涌越大，線性直流穩壓電源的變壓器的個頭就越大。
由此可見，對于個人PC領域而言，制造一臺線性直流穩壓電源將會是一件瘋狂的舉動，因?yàn)樗捏w積將會非常大、重量也會非常的重。所以說個人PC用戶并不適合用線性直流穩壓電源。
