直流穩壓電源PCB工程尺解析
2017-7-9 11:02:31??????點擊：
在拜訪直流穩壓電源PCB工廠的朋友時偶然看到直流穩壓電源PCB制作的精美工程尺子，帶了一把回來自己用，同事、朋友看到時也喜歡，說這才是直流穩壓電源工程師的特色工具。一個周末，帶著直流穩壓電源PCB尺子回家，家里學生看到，比較新奇，也很想有一把。
當時就萌發了制作一把學生實用的尺子，當然、這把尺子要有明顯的直流穩壓電源工程師特色。想到就動手，用了3天空余時間把文件設計好，發板廠打樣，令我高興的是，我打樣數量要求10套，但實際制作30套，其中的20套，板廠的工作人員經老板同意好幾個工程師分發了，他們自用或者作為禮物送給朋友的。寄回來的10套，我自留了3套，其他送給朋友。朋友的反饋讓我更加高興，都問我是否還有，出錢買也可以，以上種種，讓我產生了眾籌的沖動，并且就是工程師的專屬眾籌，這樣就在工程師的眾籌平臺——聚豐眾籌發起這個項目。
項目內容
外觀尺寸：長205mm、寬30mm、厚度1.6mm；
材 質：FR4；
表面處理：沉金。

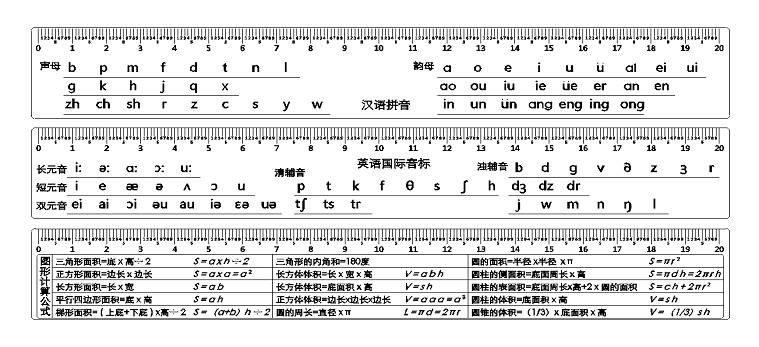

直接上圖了，廣大同行是一看就明白。
過程細節
1、首先需要在網上找到權威的內容，并和教科書比較，認真校對。
2、排版：如何在有限的面積內多放內容需要做多次嘗試，盡可能整潔、美觀、易看。特殊的字符需要自己制作Decal或者靈活利用鍵盤上的字符組合。
3、文件輸出：這必須輸出Gerber，不能直接發直流穩壓電源PCB文件給板廠，因為板廠工程師轉出來的Gerber，特殊字符有可能變形、殘缺或者直接就不顯示。
目前進度

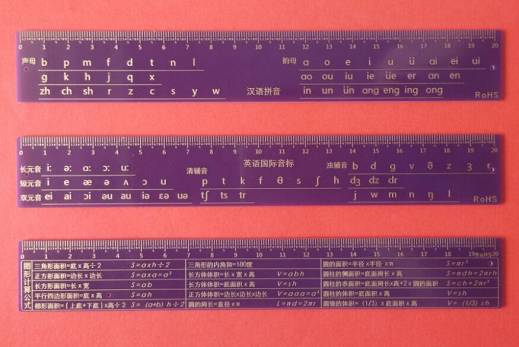

樣板已經出來，直接上圖。
直流穩壓電源PCB尺寸及限位結構圖要求
1、 直流穩壓電源檔需分圖層：直流穩壓電源PCB外框（外輪轂）、零件、標注、文字、限高、禁布區、直流穩壓電源PCB正門反面需區分。
2、 原點 直流穩壓電源PCB主板：右上角頂點為原點（有缺口時為虛擬頂點）； 電源板：右上角頂點為原點（有缺口時為虛擬頂點）； 面板：右上角頂點為原點（有缺口時為虛擬頂點）；
3、 定位點 直流穩壓電源器件：結構封裝需按評審過的統一直流穩壓電源器件封裝原點一致。
4、 標注：極軸方式標注（坐標標準方式）。
5、 直流穩壓電源PCB外框需閉合（即多義線），不能是單線組成。
6、 有配合要求時，需標注公差。
7、 該沖模圖紙由直流穩壓電源PCB部門受控、簽字、批準，并作為直流穩壓電源PCB的加工文件（結構作會簽）。上傳直流穩壓電源檔時，直流穩壓電源PCB部門要與結構確認，別讓直流穩壓電源檔上傳出錯。
8、 螺釘孔、定位孔、IR、按鍵等需用圖例符號說明。
9、 視圖：一個主視圖（尺寸標注）、軸測圖（直流穩壓電源器件排位圖）。 1）、硬件負責提供所使用直流穩壓電源器件型號（有料號的最好提供料號），新直流穩壓電源器件由TQC提供相關資料（非來自TQC的相關資料，結構可以不出圖）。 2）、硬件需要提供后板直流穩壓電源器件的排布順序及初步尺寸大小。 3）、定位點：結構以坐標標注方式標注，視圖方向以后板接口朝上為準，統一設定右上角為原點 （直流穩壓電源PCB板邊兩條相交線為準），如有缺口，用十字線標識原點。 4）、結構出主板圖時，除特殊限高用陰影表示外，其余普通部位給出一個統一的高度。 5）、結構出圖初稿尺寸圖經由硬件，直流穩壓電源PCB組LAYOUT提出相關修正意見后，最終定版后，結構需確定最后圖紙，并存檔（VSS上）。 6）、由結構、直流穩壓電源PCB封裝討論確定直流穩壓電源器件的定位點。 7）、主板的排線由硬件確定位置，經直流穩壓電源PCB板評審后定稿（需加入直流穩壓電源PCB 的CHECKLIST項或評審項中），結構不予標識。 8）、結構對主要發熱直流穩壓電源器件不指定位置，在圖檔中給出通風孔排布方式（建議采用圖層控制），由熱設計確定具體位置。 9）、螺距以20X20mm的間距橫縱向展開，結構給出具體規范。 10）、硬件給出直流穩壓電源PCB板厚度（所有直流穩壓電源PCB板），結構出圖給工程設計部時需標注上直流穩壓電源PCB板厚度。 11）、硬件部提供電源板上的高壓區給工程設計部。 12）、結構圖上不考慮EMC，硬件，工程設計考慮。
