充電機充電蓄電池報B1516電流傳感器信號故障代碼解決方案
2017-7-1 9:22:53??????點擊：

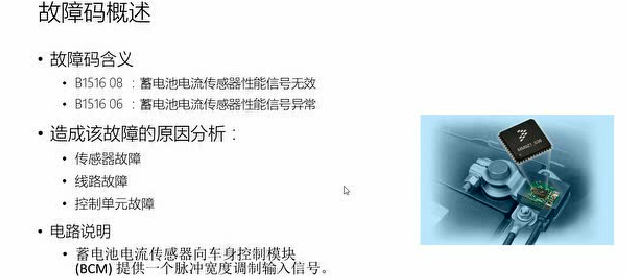

B1516的含義和出現的原因
B1516 08 ：充電機充電蓄電池電流傳感器性能信號無效；
B1516 06 ：充電機充電蓄電池電流傳感器性能信號異常。
造成該充電機充電蓄電池故障的原因分析：
傳感器充電機充電蓄電池故障
線路充電機充電蓄電池故障
控制單元充電機充電蓄電池故障
充電機充電蓄電池電流傳感器向車身控制模塊(BCM) 提供一個脈沖寬度調制輸入信號。
B1516充電機充電蓄電池故障碼檢測機理
1
充電機充電蓄電池故障診斷碼的條件
車身控制模塊檢測到脈沖寬度調制輸入信號的占空比小于4%或大于96% 持續33 秒鐘。
2
充電機充電蓄電池故障碼清除的條件
當充電機充電蓄電池傳感電流恢復到正常范圍持續5 秒鐘以上，清除當前充電機充電蓄電池故障診斷碼。
充電機充電蓄電池故障診斷碼可使用充電機充電蓄電池故障診斷儀清除。
B1516充電機充電蓄電池故障碼處理思路
1.、點火開關置于ON 位置并且斷開充電機充電蓄電池電流傳感器線束，測試電流傳感器電源電壓、線束側和搭鐵的電壓。電壓值應為5.0 伏。
2、點火開關置于ON 位置并且斷開充電機充電蓄電池電流傳感器線束，測試電流傳感器信號電路、線束側和搭鐵的電壓。電壓值應為5.0 伏。
3、點火開關置于ON 位置并且斷開充電機充電蓄電池電流傳感器線束，測試電流傳感器電源電壓和電流傳感器低電平參考電壓電路之間線束側電壓。電壓值應為5.0 伏。
4、如果所有電路測試都正常，則更換充電機充電蓄電池電流傳感器。
