PA輸入端匹配直流電源電路的作用
2017-6-14 10:54:54??????點擊：
零中頻架構收發器，顧名思義，去除掉了中頻的零件，由于具備了低成本，低復雜度，以及高整合度，這使得零中頻架構的收發器，在手持裝置，越來越受歡迎。但連帶也有一些缺失，其中一項便是所謂的VCO Pulling，如下圖[1-3] :

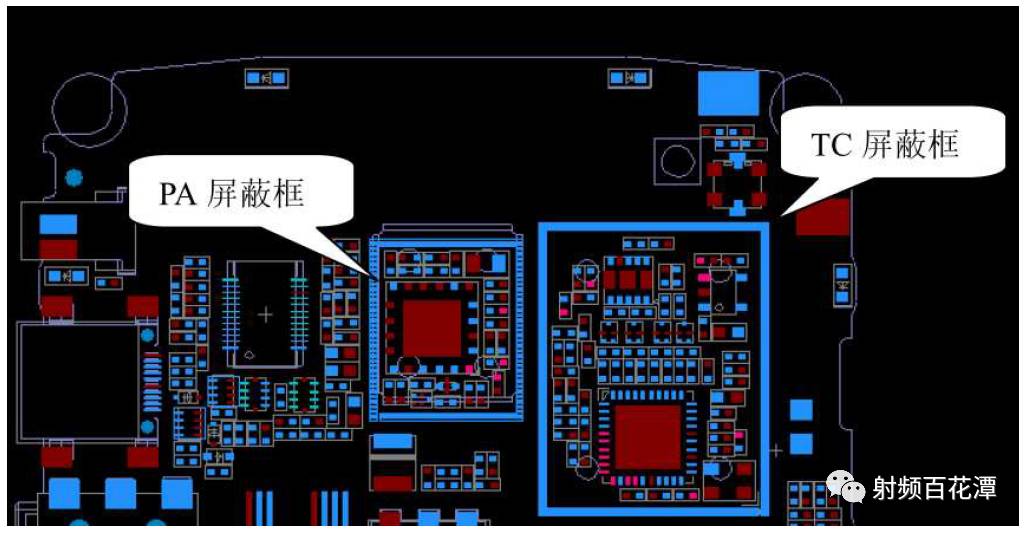

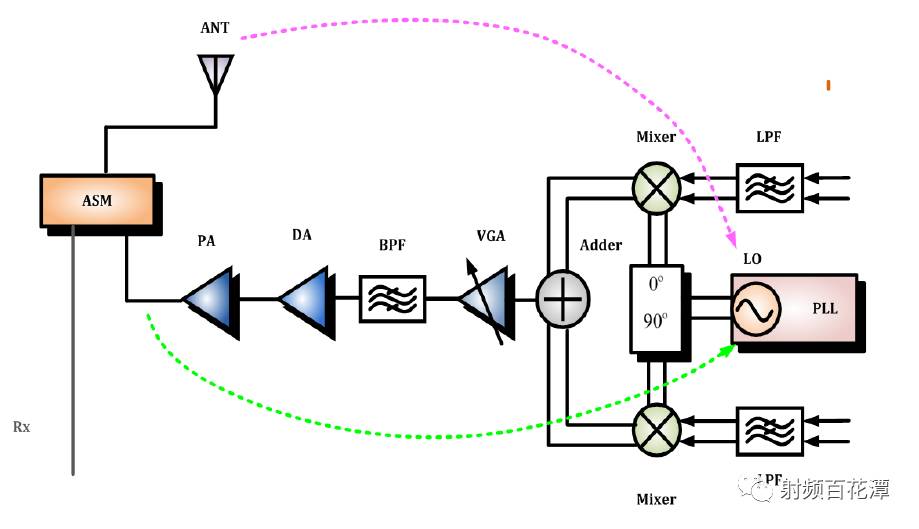

在零中頻架構中，因?yàn)橹黝l訊號的頻率與LO 相同，所以有可能會泄漏并造成干擾，而整個發射路徑中，最可能的泄漏來源為直流電源PA 輸出端與天線端，因?yàn)橹绷麟娫碢A 輸出端的能量最強，因此會以傳導方式干擾，而天線端則是會直接以輻射方式干擾，使調變精確度下降，導致相位誤差，頻率誤差，以及EVM 都會有所劣化。因此不論是高通，或是MTK，都會建議收發器與直流電源PA要分別放在兩個獨立的屏蔽框里，也是為了避免VCO Pulling[1]。

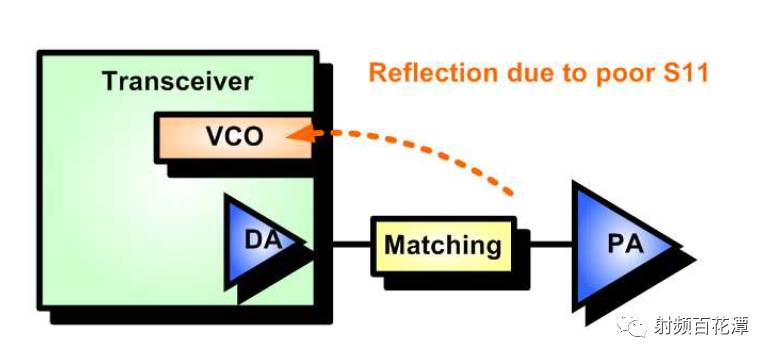

除此之外，直流電源PA 輸入端的匹配若沒調校好，會因反射而干擾VCO，導致調變精確度下降，如下圖 :
而直流電源PA 輸入端的匹配直流電源電路設計，其擺放位置需依平臺而定，例如若為MTK 的MT6252，則需靠近收發器，但若為高通的WTR1605L，則需靠近直流電源PA。
有時會遇到的問題是，將直流電源PA 輸入端的SAW Filter 拔掉，其相位誤差與EVM 會變差，此時可能有人會認為是SAW Filter 的關系，但這是個誤解，因?yàn)橄辔徽`差與EVM，都是帶內噪聲，而SAW Filter 是用來抑制帶外噪聲，換言之，SAW Filter無法改善相位誤差與EVM，相反地，若SAW Filter 的Group Delay 過大，會導致信號有所失真，進而劣化EVM。

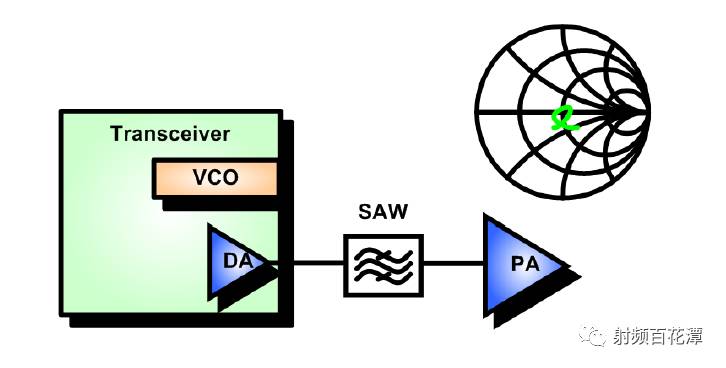

因此合理的解釋，便是VCO Pulling，當直流電源PA 輸入端放SAW Filter，此時收發器看出去的S11 很好，不會有訊號反射。

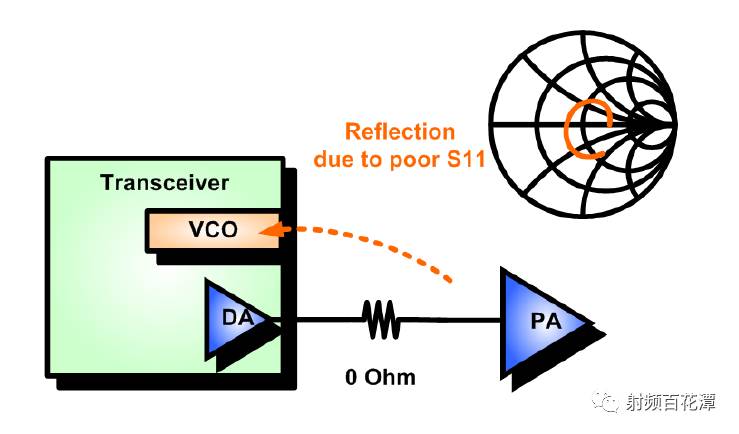

但是當直流電源PA 輸入端的SAW Filter 拔掉時，其發射訊號由于Layout 走線阻抗關系，導致收發器看出去的S11 不好，訊號反射打到VCO，使得調變精確度下降，其相位誤差與EVM 變差。故此時應針對直流電源PA 輸入端的Matching 再作微調，以減少反射[3]。

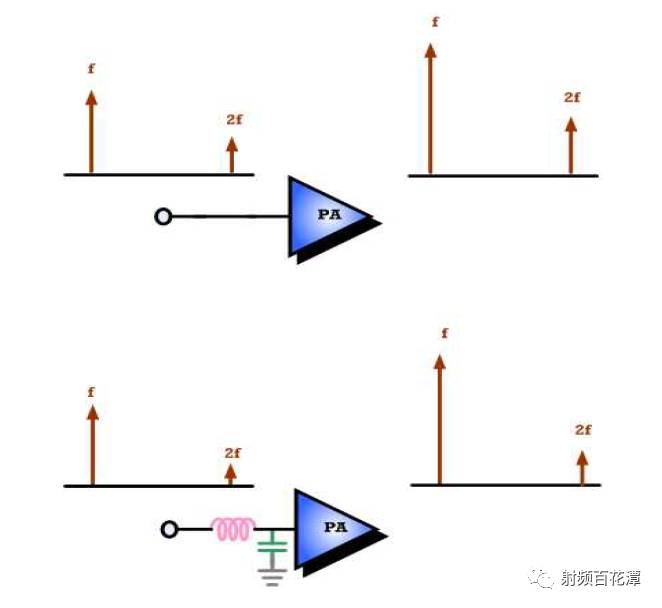

另外，由[4-6]可知，當RF 訊號的直流電源諧波過大時，可在直流電源PA 輸入端，設計LC 低通直流電源濾波器，先抑制直流電源PA 輸入端的直流電源諧波，避免因直流電源PA 的非線性效應，而使其更加惡化。
特別注意的是，不可將LC 低通直流電源濾波器，設計在直流電源PA 輸出端，因?yàn)闀?huì)動到Load-pull。

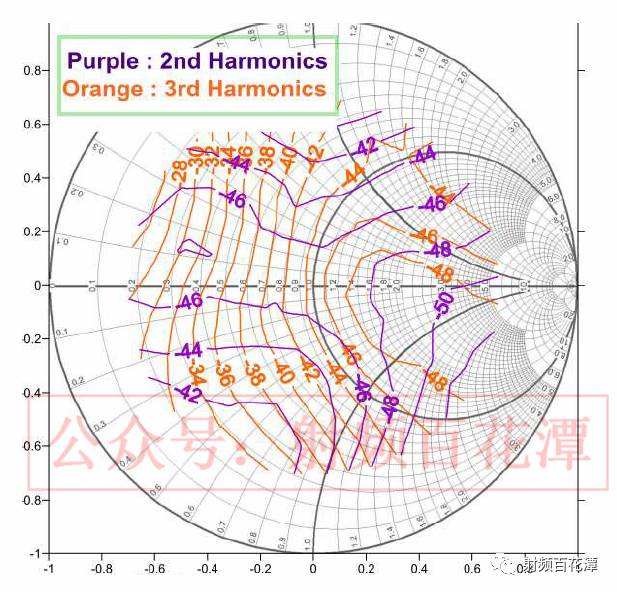

由上圖可知，不同的Load-pull，會有不同直流電源諧波值，第二象限是高直流電源諧波區，若該LC 低通直流電源濾波器，使Load-pull 跑到第二象限，進而導致直流電源諧波值變大，那么該直流電源濾波器抑制直流電源諧波的能力，便大打折扣。

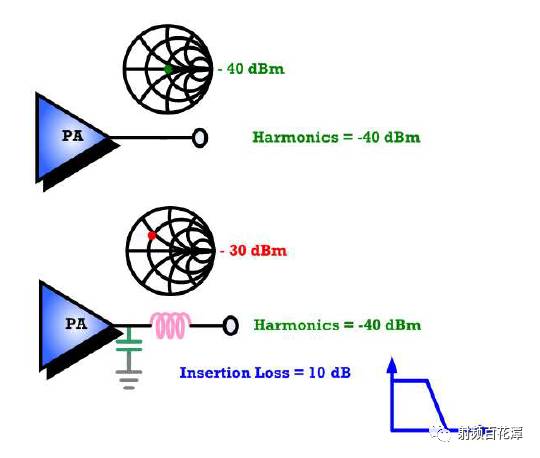

如上圖，假設該直流電源濾波器，其直流電源諧波的Insertion Loss 為10 dB，但因更動了Load-pull，使其直流電源諧波增加了10 dB，那么最終直流電源諧波會因其抵消結果，而并未所有抑制，故若將LC 低通直流電源濾波器，設計在直流電源PA 輸出端，那么該直流電源濾波器抑制直流電源諧波的能力，便大打折扣，即便最終直流電源諧波仍獲得改善，也會因Load-pull 更動，而導致其他發射端的性能都劣化[4-6]。

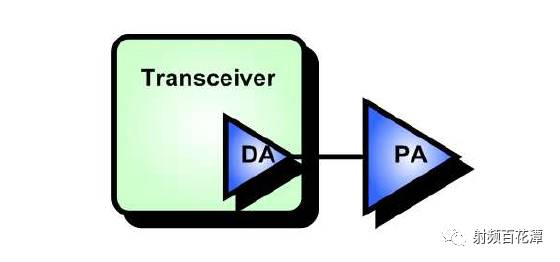

而由[1-2]可知，直流電源PA 的輸入端，其實也是DA(Driver Amplifier)的Load-pull :

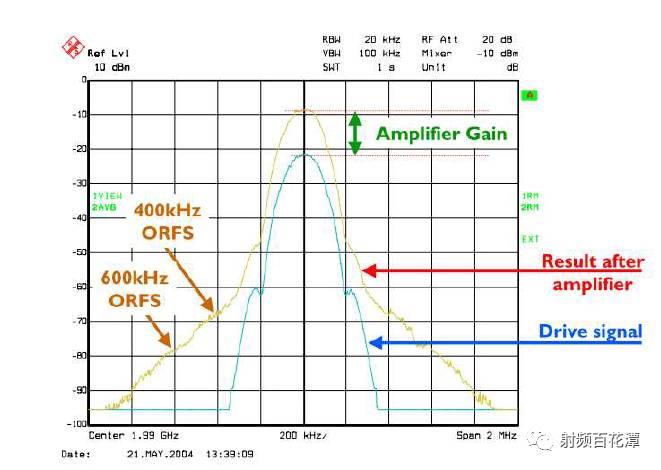

因此這部分的匹配若沒調校好，會使DA 的線性度不夠，導致在直流電源PA 輸入端，開關頻譜已偏高的情況發生，再加上直流電源PA 是主要的非線性貢獻者，如此便會導致直流電源PA輸出端的開關頻譜更差。

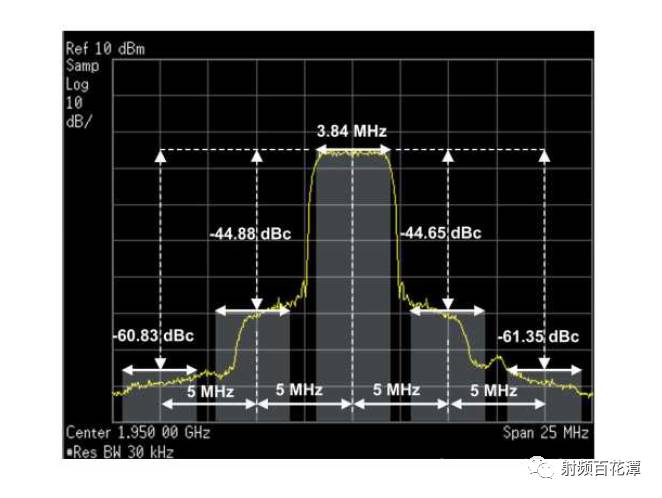

當然WCDMA 的ACLR，也是一樣道理，因此直流電源PA 輸入端的ACLR 不能太差，否則直流電源PA 輸出端的ACLR，肯定只會更差，而一線品牌大廠，其正負5MHz 的ACLR，都要求至少-40 dBc，

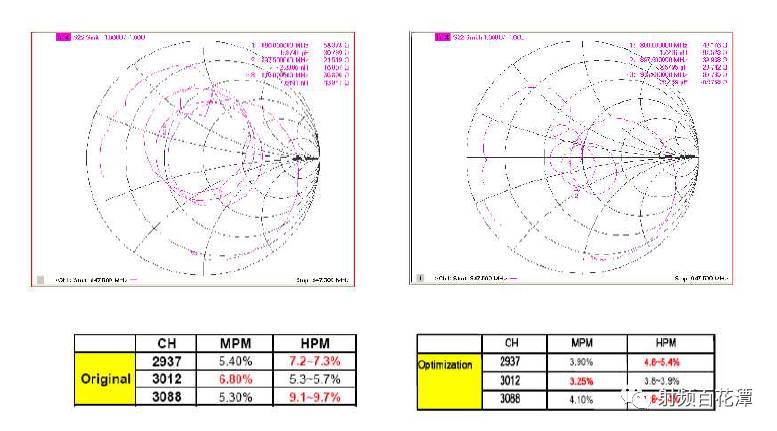

所以直流電源PA 輸入端，其正負5MHz 的ACLR 至少要-50 dBc。另外EVM 也是一樣道理，由下圖可知，當直流電源PA 輸入端的Matching 調校為較收斂的狀況時，其EVM 也跟著改善[2]。

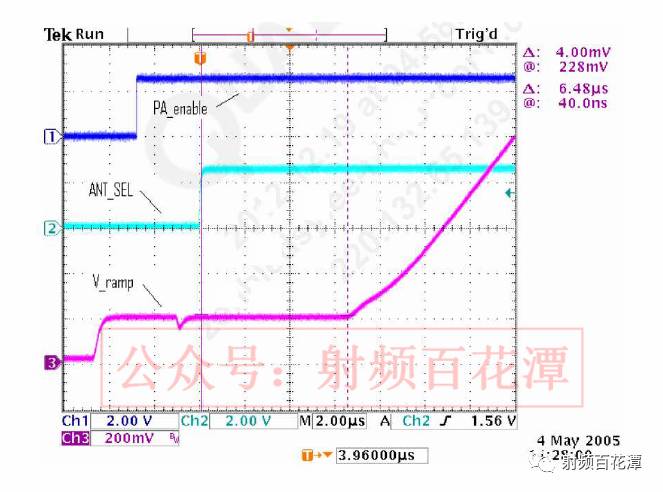

由于直流電源PA 的輸入功率范圍一向很廣，以RFMD 的RF3225 為例，其輸入功率范圍為0 dBm ~ 6 dBm，這表示收發器的輸出功率，即便扣掉Mismatch Loss 與Insertion Loss，仍符合直流電源PA 的輸入功率范圍，因此一般而言，較少調校此處的匹配，通常都是要debug 時，才會調校此處。而由以上可以看出，若直流電源PA 輸入端走線阻抗控制做得夠好，有收斂在50歐姆附近，理論上拿掉 是不至于出太大問題。當然，直流電源PA 輸入端Matching 拿掉，就無法兜低通直流電源濾波器，來解傳導雜散，不過若是高通平臺。還可以靠調NV 的方式來解。下圖是直流電源PA_Enable、ANT_SEL、V_ramp 三條曲線[1]。
這三條曲線，對于直流電源諧波以及開關頻譜，都會有影響，建議直流電源PA_Enable 比V_ramp早開啟，而且最好能早一段時間。而Ant_sel 可以比直流電源PA_en 早開啟，也可以比直流電源PA_en晚開啟，看怎樣的NV 值 其直流電源諧波以及開關頻譜會最低。
前面提到，若直流電源PA 輸入端走線阻抗控制做得夠好，有收斂在50歐姆附近，理論上其直流電源PA 輸入端的Matching 可拿掉。而若直流電源PA 沒有內建DC Block，則直流電源PA 輸入端需擺放串聯電容。然而，由[7-8]可知，串聯電容會使阻抗有所偏移，破壞原本已經控制好的阻抗。那這該如何處理呢 ?

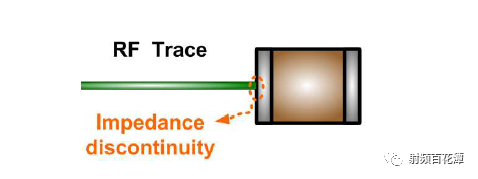

上式是容抗的公式，由上式可知，當電容值極大時，其阻抗會近乎于零。而作阻抗匹配前，要先將落地組件拔除，且串聯零歐姆電阻，來得知走線的原始阻抗[8]，因此可知串聯零歐姆電阻，并不會改變?cè)甲杩?。而前述已知，電容值極大時，其阻抗會近乎于零，相當于零歐姆電阻，故可知若想抵擋直流訊號，但又不想使阻抗有所偏移時，可以擺放大電容，來同時兼具這兩種需求。然而這邊所謂的大電容，并不需要到uF 等級，因?yàn)閡F 等級的電容，至少都是0603 的尺寸，若擺放在走線，不僅占空間，同時也會因?qū)挾扰c走線差異過大，產生很大的阻抗不連續，以至于Mismatch Loss 增加，如下圖:

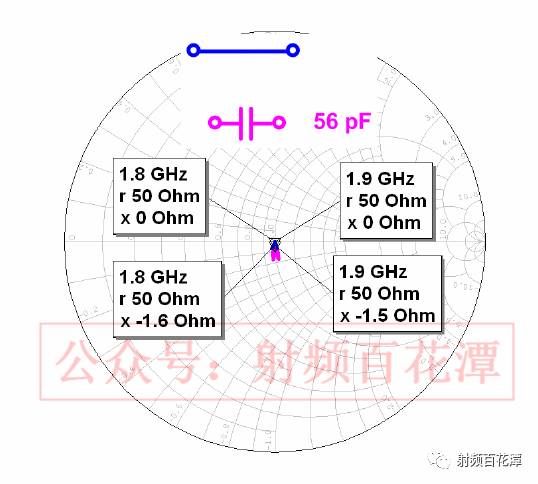

因此pF 等級的電容即可，以DCS 1800/PCS 1900 為例，由下圖可知，串聯56 pF的電容，其阻抗幾乎不變。
由前述我們可總結，直流電源PA 輸入端匹配直流電源電路設計的作用，主要是用來debug 的 :
1. 頻率誤差/相位誤差, EVM，調制頻譜 => 減少反射，避免VCO Pulling。
2. 傳導雜散 => 設計低通直流電源濾波器，減少直流電源諧波。
3. ACLR，開關頻譜 => 提升DA 線性度。
若阻抗控制有做好，原則上可以拿掉，以節省空間。但建議初始設計時，還是先擺放，以防萬一，確認其發射性能皆無大礙時，下一版直流電源PCB 設計再將其拿掉。
