充電機充電太陽能電池中實現(xiàn)高達1.57 V的高開路電壓的方法和材料有哪些呢？
2017-10-3 9:28:41??????點擊：
【布景介紹】
無機-有機雜化鈣鈦礦充電機充電太陽能蓄電池（APbX3，A =甲基胺（MA），甲脒（FA）等; X = I，Br，Cl等）的開展已經(jīng)取得了十分傲人的效果，功率變換功率在過去七年中已經(jīng)提升至22％，而且這一數(shù)值跟著科研人員的努力還在不斷打破?？墒且M一步推進工業(yè)使用需求出產(chǎn)制備大面積鈣鈦礦充電機充電太陽能蓄電池。
【效果簡介】
近來，北京大學(xué)徐東升教授、大連理工大學(xué)孫立成教授和梁永齊副教授（共同通訊）等人模仿AM1.5光照，在具有碳（石墨）電極的平面MAPbBr3充電機充電太陽能蓄電池中獲得了1.57V的開路電壓（Voc）。具有正常結(jié)構(gòu)（FTO/TiO2/MAPbBr3/碳）的無空穴傳輸資料的MAPbBr3充電機充電太陽能蓄電池在模仿AM1.5陽光下，電流-電壓掃描期間顯示出很小的遲滯現(xiàn)象。而且設(shè)備實現(xiàn)了8.70％的變換功率。碳電極可有效地提取MAPbBr3充電機充電太陽能蓄電池中的光生空穴，而且工業(yè)上適用的碳電極不會限制溴化物基鈣鈦礦充電機充電太陽能蓄電池的功能。根據(jù)頻帶對準的剖析，發(fā)現(xiàn)MAPbBr3和碳之間的界面電壓（能量）丟失與MAPbBr3的價帶最大值和石墨功函數(shù)之間的偏移比較十分小。相關(guān)效果以題為“Achieving High Open-Circuit Voltages up to 1.57 V in Hole-Transport-Material-Free MAPbBr3 Solar Cells with Carbon Electrodes”宣布在了Advanced Energy Materials上。
【圖文導(dǎo)讀】
器材結(jié)構(gòu)表征
A）FTO上的MAPbBr3膜的X射線衍射圖
B）模仿AM1.5陽光（100 mW cm -2）下充電機充電蓄電池的電流密度-電壓曲線
C）MAPbBr3膜的SEM圖像
D）充電機充電太陽能蓄電池設(shè)備的橫截面圖像

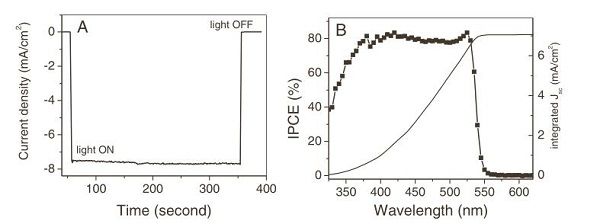

圖 IPCE光譜、穩(wěn)態(tài)光電流響應(yīng)及密度
A）在0.0 V偏壓（短路）下測量的MAPbBr3器材的穩(wěn)態(tài)光電流響應(yīng)
B）MAPbBr3充電機充電太陽能蓄電池在短路條件下的IPCE光譜和AM1.5太陽光譜下的光電流密度
J-V曲線
A）在模仿AM1.5陽光下的MAPbBr3充電機充電太陽能蓄電池的J-V曲線
B）光滋潤（AM1.5陽光）對充電機充電太陽能蓄電池J-V曲線的影響
MAPbBr3膜的發(fā)光特性
A）MAPbBr3膜的穩(wěn)態(tài)光致發(fā)光光譜（峰值在536nm，F(xiàn)WHM = 21nm）
B）MAPbBr3器材在各種誤差（3.0,3.2,3.8和4.0V）下的電致發(fā)光光譜
【小結(jié)】
該團隊模仿AM1.5光照，在具有碳（石墨）電極的平面MAPbBr3充電機充電太陽能蓄電池中獲得了1.57V的開路電壓（Voc）。而且發(fā)現(xiàn)MAPbBr3和碳之間的界面電壓（能量）丟失與MAPbBr3的價帶最大值和石墨功函數(shù)之間的偏移比較十分小。該發(fā)現(xiàn)意味著存在MAPbBr3層內(nèi)的費米能級釘扎或高摻雜區(qū)域。能夠有效地從MAPbBr3中提取碳電極光生空穴的能力有助于為工業(yè)鈣鈦礦充電機充電太陽能蓄電池中碳電極的使用鋪路。
- 上一篇：南京大學(xué)在Advanced Energy Materials 2017/10/5
- 下一篇：柔性可拆開充電機充電鈣鈦礦蓄電池在大連理工研制成功 2017/10/3
