充電機充電蓄電池電化學工作站的原理與應用
2017-9-25 10:08:19??????點擊：
1 充電機充電蓄電池電化學工作站的根本概述
充電機充電蓄電池電化學工作站在充電機充電蓄電池檢測中占有重要位置，它將恒電位儀、恒電流儀和充電機充電蓄電池電化學溝通阻抗剖析儀有機地結合，既能夠做三種根本功能的慣例實驗，也能夠做基于這三種根本功能的程式化實驗。在實驗中，既能檢測充電機充電蓄電池電壓、電流、容量等根本參數，又能檢測體現充電機充電蓄電池反響機理的溝通阻抗參數，然后完成對多種狀態下充電機充電蓄電池參數的盯梢和剖析。
圖2 1為工作電極，2為參比電極，3為對電極
1.1 三電極系統
研討電極上電子的運動是充電機充電蓄電池電化學反響的根底，為了分別對充電機充電蓄電池或電解池的陰極，陽極發作的反響進行調查需用到三電極系統。
參加的電極叫做參比電極，它的作用是為了丈量進行這些反響的電極電位的一個基準電極。被測定的電極叫做工作電極，與工作電極相對的電極叫做輔佐電極。
在三電極法中為了能夠在測定研討電極和參比電極之間電壓一起，又能任意調理研討電極的電位，最理想的設備為具有主動調理功能的恒電位儀。
1.2 恒電位儀的根本概念
恒電位儀是充電機充電蓄電池電化學測驗中最重要的儀器，其功能的優良直接影響充電機充電蓄電池電化學測驗成果的準確度。由它操控電極電位為指定值，以到達恒電位極化的目的。若處以指令信號，則可使電極電位主動盯梢指令信號而改變。
2 充電機充電蓄電池電化學測驗簡述
充電機充電蓄電池電化學測定辦法是將化學物質的改變歸結為充電機充電蓄電池電化學反響，也就是以系統中的電位、電流或許電量作為系統中發作化學反響的丈量進行測定的辦法。包括電流-電位曲線的測定；電極化學反響的電位剖析，電極化學反響的電量剖析；對被測目標進行微量測定的極譜剖析；溝通阻抗測驗等。
2.1 常用的充電機充電蓄電池電化學測驗辦法技能
電流剖析法(也稱為計時安培法)、差分脈沖安培法(DPA)、差分脈沖伏安法(DPV)、循環伏安法(CV)、線性掃描伏安法(LSV)、慣例脈沖伏安法(NPV)、方波伏安法(SWV)等。
2.2 充電機充電蓄電池電化學測驗辦法的長處
1) 簡單易行。可將一般難以測定的化學參數直接變換成簡單測定的電參數加以測定。
2) 靈敏度高。由于充電機充電蓄電池電化學反響是按法拉第規律進行的，所以，即使是微量的物質改變也能夠經過簡單測定到的電流或電量來進行測定。
3) 實時性好。使用高精度的特色，能夠檢測出微反響量，并對其進行定量。
3 充電機充電蓄電池電化學工作站的根本原理及其使用
3.1 溝通阻抗的原理及使用
溝通阻抗辦法是用小幅度溝通信號擾動電解池，并調查系統在穩態時對擾動的跟從的狀況，一起丈量電極的溝通阻抗，進而核算電極的充電機充電蓄電池電化學參數。從原理上來說，阻抗丈量可使用與任何物理資料，任何系統，只需該系統具有雙電極，并在該雙電極上對溝通電壓具有瞬時的溝通電流相應特性即可。
溝通阻抗譜(EIS)在金屬外表鈍化方面的使用：要斷定某鈍化工藝中Fe2+濃度對鈍化作用的影響，能夠在不同的Fe2+濃度下測驗出溝通阻抗曲線，從中篩選出最合適的工況。標明濃度1比濃度2、濃度3的成膜工藝要好，因而能夠挑選濃度1作為該參數的最佳條件。

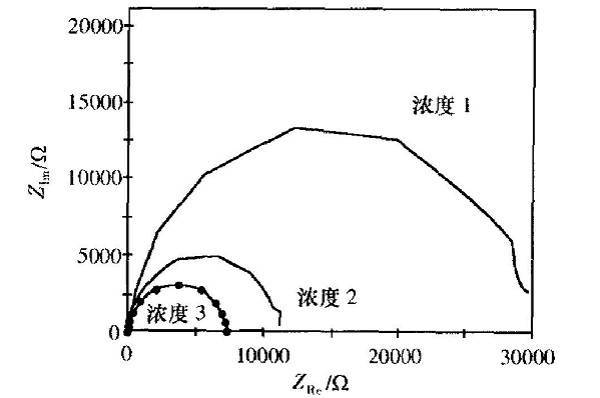

圖3 雙氧化鈍化工藝中，在不同F(xiàn)e2+濃度下的溝通阻抗曲線
3.2 循環伏安法原理
循環伏安法是在必定電位下丈量系統的電流，得到伏安特性曲線。依據伏安特性曲線進行定性定量剖析。如果施加的電位為等腰三角形的方式加在工作電極上，得到的電流電壓曲線包括兩個分支，如果前半部分電位向陰極方向掃描，發生復原波，那么后半部分電位向陽極方向掃描時，便發生氧化波，該法稱為循環伏安法。如果電活性物質可逆性差，則氧化波與復原波的高度就不同，對稱性也較差。
從圖4中能夠看出氧化復原峰很對稱，陰極峰電流與陽極峰電流近似持平，且跟著掃描速率的添加，兩峰均沒發作位移僅僅峰高增大。這些闡明[IrC16 ] 2-與[IrCl6 ]3- 之間的氧化復原反響歸于可逆反響。

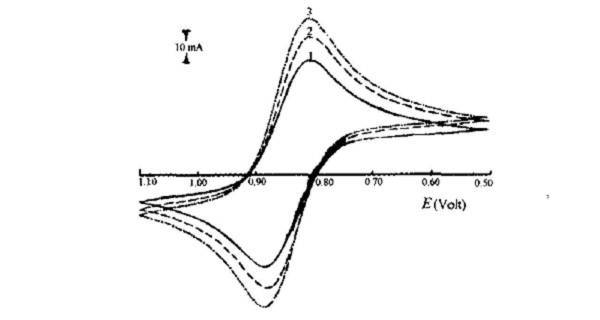

圖4 0.5mol/L [IrC16 ] 2-在1.0 mol/L HCl溶液中的CV曲線
在電路外表鍍層的使用：
電偶電流曲線上的電偶電流的巨細實際上反映的是瞬間的電路板外表所鍍的金屬堆積的速度，也就是直接反映反響的速度。

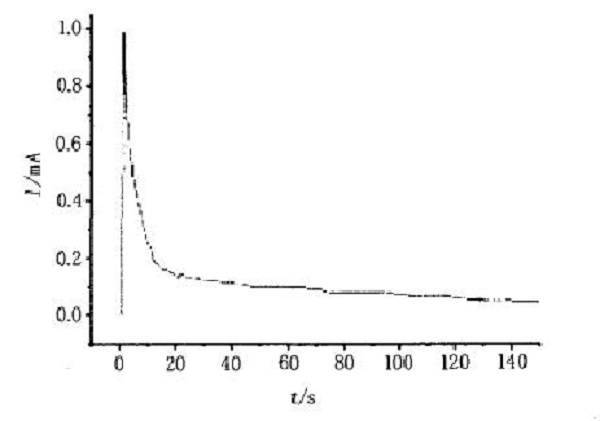

圖5 銅-錫電偶電流隨時刻改變曲線
