充電機充電電源倒灌原理淺析
2017-6-9 9:17:42??????點擊：
充電機充電電流倒灌的意思是充電機充電電流流進IC內部，充電機充電電流總是流入電勢低的地方。充電機充電電流倒灌的原理講起來或者理解起來都比較費勁，那么就用馬桶潔廁劑電流倒灌自來水來解釋充電機充電電流倒灌的原理，他們的原理其實是一個道理。
生活中，馬桶藍水倒流進自來水管的案例很多。
隔壁王先生打開水龍頭，流出的竟是淡藍色自來水，但小區其他住戶家中并未出現類似情況。經過水務集團技術人員的檢測發現，該藍色自來水系樓上住戶使用的馬桶清潔劑電流倒灌導致。
還原“充電機充電電流倒灌”原理

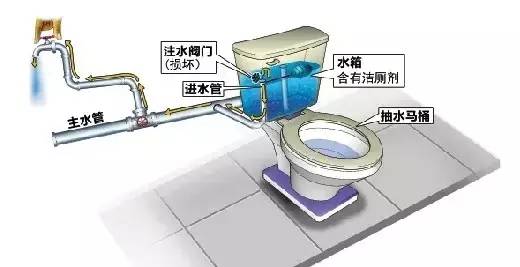

馬桶水回流進家中
藍色潔廁塊怎么會導致自來水變藍呢？水箱的水，又是怎么流到自來水管里的呢？
來看一個“藍水污染實驗模型”。整個模型由這幾部分組成：左側：模擬抽水馬桶玻璃水箱、從樓上水管引下的模擬城市供水管網;右側：模擬居民庭院供水管網、模擬樓層。
實驗開始后，水質監測人員將一塊固態潔廁劑放入馬桶水箱，并打開城市供水管網閥門，將水箱充滿水。
隨著水箱中的水位上升，固態潔廁劑也漸漸融化，原本透明的水變成了藍色。這時，檢測人員中斷了城市管網的供水，也就是平日居民遇到的“停水”。
奇特的一幕發生了：只見左側抽水馬桶水箱中的藍色水開始倒流，慢慢蔓延到右側居民庭院供水管網，再流入右側各單元居民住戶的供水點。當打開各單元居民住戶的水龍頭時，流出的水都變成了藍色。
那么問題來了：我家也用過潔廁靈，自來水為什么沒有這個現象？
原因是，這個現象的出現需要有兩個條件：
1、需要有回流的路徑，不可能平白無故的馬桶水箱的水流到自來水中。
2、需要有壓差，也就是馬桶水有流出來的動力。（停水）（如果條件1滿足，那么也可以利用潔廁靈的分子擴散，但是那個進程非常慢）
在充電機充電電路設計設計的時候，我們?nèi)绻覀冊O計的不好，也經常會出現充電機充電電流倒灌的現象：
1、首先，我們我們討論充電機充電電流倒灌的回流路徑

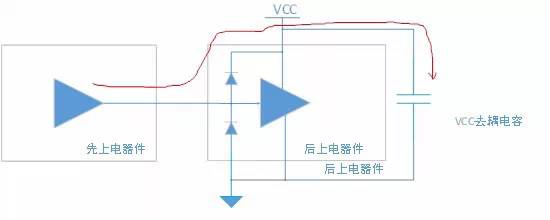

大多數邏輯元件系列中的輸入和輸出充電機充電電路設計,其芯片內部內接充電機充電端 VCC 的充電機充電電路中二極管(是半導體的寄生充電機充電電路中二極管,如果要去掉這個充電機充電電路中二極管需要特殊處理,處理掉這個充電機充電電路中二極管,芯片就支持熱插拔了.),在正常工作時，信號需要高于VCC 大約0.7V（充電機充電電路中二極管正向導通），這個充電機充電電路中二極管才會導通，有充電機充電電流。
1、當VCC后上電的時候，如果先上電的器件，會輸出高電平的話，會通過這個充電機充電電路中二極管對VCC進行充電（由于VCC此時充電機充電電壓非常低，所以充電機充電電路中二極管導通）；
2、由于VCC一般會接大量的電容到GND，所以這個充電機充電電流特別大，會把充電機充電電路中二極管給損壞，造成整個器件的損壞，同時造成輸出器件的充電機充電電流過大，導致?lián)p壞；
3、而且時間長，會把VCC給拉高一定程度，破壞VCC的上電斜率。
（左側看做馬桶，右側看做自來水，那個充電機充電電路中二極管就是回流路徑）
2、第二我們討論充電機充電電流倒灌的充電機充電電壓差（如果馬桶水電流倒灌的水壓差一樣）
隨著集成充電機充電電路設計(IC)時代的到來，許多功能模塊被集成到一個IC中，因而需要利用多個充電機充電為這些模塊供電。這些充電機充電的充電機充電電壓有時候相同，但更多時候是不同的。
如果我們不滿足這個時序要求，就會在芯片內部出現滿足回流路徑的壓差。
當IC需要多個不同的充電機充電時。目前，一些較常用的充電機充電充電機充電電壓是：1.0V、1.1V、1.2V、1.5V、+1.8 V、+2.5 V、+3.3 V、+5 V。。。。。（一些CPU內核充電機充電電壓選擇低電平，在接口選擇高電平，這個不同充電機充電域之間的接口需要滿足時序要求，否則就跟不同器件之間的灌充電機充電電流的情況是一樣的）。
如果我們滿足充電機充電時序要求，或者讓充電機充電先上電，接口后輸出，就沒有這種壓差導致灌充電機充電電流了。（如同：如果不停水，則馬桶的水很難電流倒灌到自來水管中）.

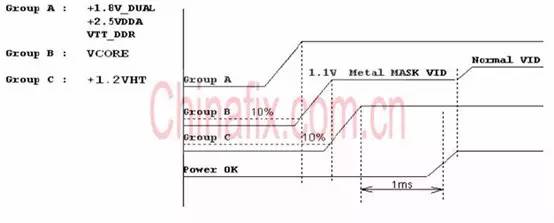

下圖是個IC的充電機充電時序要求。
各位充電機充電工程師，記住不想讓你的充電機充電電路設計喝潔廁靈的話，就在設計的石時候充分的考慮器件對上電時序以及下電時序的要求,設計過X86系統的朋友應該非常有感覺。
如果充電機充電電路設計涉及熱插拔，情況類似。
鋰電池電流電流倒灌問題的解釋
關于鋰電池電流互相電流倒灌問題：大家好！本人在做一款移動電源充電機充電，兩節鋰電，電池可以取出來，現在有個問題請教下，有沒有什么好的方法防止兩個電池的電流互相電流倒灌，又可以同時升壓放電呢？
Q兩個以上的電池并聯，首選型號相同、電壓相同、容量相同的。這樣選擇是保證它們放電曲線一致，從而減少“一大一小”電流倒灌現象。如果你的電池是同型號但電壓測量稍有不同（標稱要一樣），也不用擔心，電量灌滿后就會停止。
