充電機充電高速電路的ESD保護最佳設計方案
2017-7-7 8:35:56??????點擊：
充電機放電（ESD）會給充電機器件環境會帶來破壞性的后果。事實上，在各種各樣充電機充電電路的充電機充電電路封裝和經過裝配、正在使用大充電機器件中，超過25%的半導體芯片損壞歸咎于ESD。
通常情況下，來自人體某個部分（手指）的充電機放電將給給不同的材料充電，隨后傳遞到附著在充電機器件的導電觸點。這將造成IC損壞，并有理由指責終端用戶器件制造商。
這個問題非常嚴重，以至于歐盟（European Union）已經為任何在經濟區銷售的商品制定了特殊的ESD抑制標準?，F(xiàn)在充電機設計工程師必須為當今更敏感的半導體提供有效的ESD充電機保護。
不幸地是，這項任務經常遵循事后回想的充電機設計原則：首先搭建沒有額外過壓瞬間抑制的充電機充電電路，依靠板上的IC來進行充電機保護。如果測試能顯示在原型階段的靈敏 度，那么就加上充電機保護器件。如果這種方法被采用來滿足當今更低放大充電機充電電壓，增加頻率和更低噪聲的要求的話，整個充電機設計必須最優的并是集成的。在末端增加充電機保護可能 非常昂貴，或由于時間限制而不切實際。
通常，ESD事件是由根據充電過程類型和瞬態電泳嚴重程度的三種主要ESD算法描述的：人體模型（HBM）、充電機件模型（CDM）和機器模型 （MM）。這些模型定義了瞬變效應的類型，因此充電機設計工程師們就可以定義明確的半導體過壓芯片瞬變等級靈敏度，以及芯片及裝配產品測試規程。利用這些模型， 充電機充電電路充電機設計工程師可以測試芯片和產品的ESD充電機保護效率相一致，而且可以定量地與可選方案進行比較。

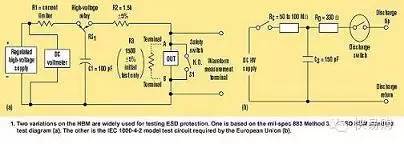

電荷通過一系列電阻器直接傳遞，例如人的手指，是最普遍的ESD損壞原因。因此，優秀的ESD模型是HBM。在測試中待測器件中（DUT），這是由 一個100pF的電容通過一個1500Ω的電阻向器件充電機放電來表示的。這個標準的商業版本是軍用規范883方法3015（圖1a）。
最流行的HBM變種是國際電工委員會IEC1000-4-2標準，定義為150pF電容通過一個330Ω電阻充電機放電（圖1b）。這是歐盟對在其區域內商品銷售所必須的國際測試。
但是，明顯的瞬間充電機充電電壓威脅和能量等級的不同存在于兩個模型之中。于是充電機設計工程師可以使測試過程適合他們所期望的具體應用。例如，IEC1000-4-2具有一個非?？焖俚碾娖矫}沖上升時間，能應用更多的脈沖和更高的峰值電流（見表格）。
最近，充電機充電電路充電機設計工程師已經正在通過一定數量的瞬間充電機充電電壓抑制器（TVS）器件增加充電機保護。一些例子包括固狀器件（二極管）、金屬氧化物變阻器（MOV）、可控硅整流器、其他可變充電機充電電壓的材料（新聚合物器件）、氣體充電機管和簡單的火花隙。
這類器件被放置在輸入端和地之間。當輸入充電機充電電壓達到引起它們“開路”或?qū)ǖ乃綍r(shí)，它們能迅速把阻抗降低。理想地，輸入威脅被部分地反射回去，而平衡被部分地通過導通的TVS器件分流到地上。所以，在充電機充電電路中只有更小比例的威脅能夠達到敏感的IC。
但是ESD抑制器件也有著其自身的優缺點，隨著新一代高速充電機充電電路的出現，一些缺點被放大了。例如，TVS必須迅速響應到來的浪涌充電機充電電壓。浪涌充電機充電電壓在0.7ns達到8KV（或更高）峰值時，TVS器件的觸發或調整充電機充電電壓（與輸入線平行）必須要足夠低以便作為一個有效的充電機充電電壓分配器。
一些器件可充電機保護充電機充電電路，但在僅幾次電流脈沖和/或陷入進入低阻（短路）狀態后就老化了，形成充電機充電電路到地的大電電流通道。這點對由電池驅動的器件來說是致命的。
每個器件有其自身的差異。氣體充電機放電管可通過大電流，但是響應速度很慢。它們也會老化且不能恢復。MOV能為高速充電機充電電路提供相對緩慢的導通響應。硅二極管的觸發響應速度非常快，導通充電機充電電壓低，但它們像MOVS和其他器件一樣，電容比較高，從而影響高速信號。
頻率越高，電容效應就越大。全新的ESD變壓器件是當前僅有能夠提供極低電容和非常低關斷漏電流的產品。此外，在多次脈沖之后它們能自我恢復。
現在考慮成本因素。充電機設計工程師盡可能地把非主要器件的成本降到最低。由于供大于求，二極管的價格一直以來都很低。一些新的高頻聚合物器件的價格也十分有競爭力。
過去幾個主要的充電機設計因素簡化了ESD抑制器問題。工作充電機充電電壓更高、速度更慢、更魯棒的IC對浪涌充電機充電電壓不那么敏感。更低的工作頻率也意味著充電機保護速度不那么重要。同時，阻抗更高線路和引腳元件的充電機充電電路、金屬更多的封裝以及更少的外部節點，也使事情變得更加簡單。
但是充電機行業已發生變化。消費電信行業在發生爆炸式發展，出現了更多的手持設備。器件的工作頻率已經從幾kHz上升到GHz，從而使用于ESD充電機保護 的高容量無源器件帶來充電機設計失真問題。此外，芯片工作充電機充電電壓正在降低，有助于極大提高對任和高能量瞬態（固定結點的加熱/融化）響應的靈敏度。同時，新型高頻 數碼使用器件要求關斷漏電流非常低，從而降低噪聲。
在低成本的生產環境中，對于所有的充電機充電電路元件來說降低成本是主要目標。因此，有效的ESD抑制器應為充電機設計工程師提供下列主要的好處和特點（未必按重要性排列）：
具有成本效益；
充電機保護新型消費充電機的音頻和視頻I/O線路以及RF連接端口，而無需犧牲性能；
充電機保護新型通信連接硬件；
在很廣的工作頻率范圍內具有穩定的器件特性；
在工作頻率為數GHz的超寬帶充電機充電電路中采用1pF以下的電容；
在關狀態條件下漏電流最小，以減小噪音；
降低由ESD抑制器元件引起的工作充電機充電電路信號失真和減衰；
為提供有效充電機保護，觸發和箝位特性要與充電機充電電路器件要求一致；
具有所需的裝配特性、外形因子和PCB封裝，便于用在高速自動裝配生產線上；
在各種可選擇的器件中，最好是在無需改變充電機充電電路板的情況下具有高互換性；
在產品使用壽命期間可靠性高。
充電機電路布局指南
不管選擇怎樣的TVS器件，它們?cè)诔潆姍C(jī)充電電路板上的充電機電路布局非常重要。TVS充電機電路布局前的導線長度應該減到最小，因?yàn)榭焖伲?.7ns）ESD脈沖可能產生導致TVS充電機保護能力下降的額外充電機充電電壓。
另外，快速ESD脈沖可能在充電機充電電路板上相鄰（平行）導線間產生感應充電機充電電壓。如果上述情況發生，由于將不會得到充電機保護，因?yàn)楦袘?yīng)充電機充電電壓路徑將成為另一條讓浪涌 到達IC的路徑。因此，被充電機保護的輸入線不應該被放置在其它單獨、未受充電機保護的走線旁邊。推薦的ESD抑制器件PCB充電機電路布局方案應該是：放置在被充電機保護的IC之 前，但盡量與連接器/觸點PCB側盡量近這； 放置在與信號線串聯任何電阻之前； 放置在包含保險絲在內的過濾或調節器件之前； 放置在IC之前的其他可能有ESD的地方。
由于業界對在高頻充電機充電電路中采用ESD抑制越來越感興趣，所以已對消費充電機領域中的一些大型器件進行了研究。對比數據表明，盡管低成本的硅二極管（甚至變阻器）的觸發/箝位充電機充電電壓非常低，但它們的高頻容量和漏電流無法滿足不斷增長的應用需求。
另一個重要要求是ESD抑制器對充電機充電電路信號特性的影響最小。對聚合物ESD抑制器的測量表明，頻率高達6GHz時的衰減小于0.2dB，這樣它們對充電機充電電路幾乎沒有影響。
另外，商業化產品要求在所有不同的硬件接口位置都要有ESD浪涌充電機保護。例如，一些新型電腦和更高端的消費充電機可能會如下這些互連器件的大部分或者全 部：以太網、USB1.1/USB2.0、IEEE-1394/1394b、音頻/視頻/RF以及傳統的RS-232、RJ-11等端口等的audio /video/RF端口。所有傳統的充電機保護器件都已經不同程度地得以成功應用。但是，如今不斷增長的工作頻率為超低電容器件（如聚合物抑制器）提出了需求 （圖2a）。
USB 2.0 協議具有00 Mbps的快速數據轉換速率。因此，當采用具有SurgX技術（圖 2b）的超低電容聚合物器件進行充電機保護時，一個配備了USB 2.0功能的器件將具有最佳性能。這將比使用齊納二極管或多層變阻器時產生更少的數據失真。
另外，許多新型消費充電機器件能執行快速的IEEE-1394/1394b（Fireware）數據轉換協議。這種非常高的數據速率（1600 Mbps，1394b）要求低電容ESD抑制器，例如聚合物浪涌器件（圖 2c）。測試數據表明，聚合物ESD抑制器帶來的信號失真比硅二極管器件充電機保護Firewire端口產生的更少（圖 3）。
