充電機充電三元太陽能蓄電池功率與改善相區尺度和純度的聯系是什么？
2017-10-11 10:23:07??????點擊：
【布景介紹】
充電機充電有機太陽能蓄電池（OSCs）因為作為能量變換設備因為本錢較低而日益遭到重視。近來，跟著光伏資料設計和器材優化的前進，OSCs功能敏捷前進，使得功率變換功率（PCE）打破達到12％以上。但是，因為其寬的光學帶隙，OSCs器材不能使用大部分入射光子，這阻止了PCE的進一步增強。
【效果簡介】
近日，中國科學院化學研討所侯劍輝研討員、何暢副研討員、西安交通大學馬偉教授（一起通訊）等人經過將苯基-C71-丁酸-甲酯（PC71BM）并入非富勒烯二元系統中，完成了功率變換功率為10.48％的全分子充電機充電三元太陽能蓄電池。發現添加PC71BM后經過前進相區純度和減小相區巨細來調理膜形狀。這種調理有助于電荷產生并按捺電荷復合，顯著增強了短路電流密度和填充因子。相關效果以題為“Improved Domain Size and Purity Enables Efficient All-Small-Molecule Ternary Solar Cells”發表在Advanced Materials上。
【圖文導讀】

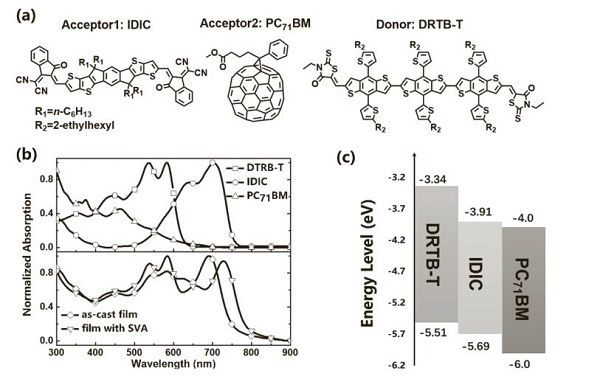

分子結構、吸收光譜和分子能級圖
a）供體和受體的分子結構
b）供體，受體和三元混合膜的吸收光譜
c）供體和受體的分子能級圖
J-V、EQE曲線
a，b）具有各種PC71BM含量OSCs設備的J-V（a）和EQE（b）曲線
c，d）設備的JSC（c）和FF（d）與受體PC71BM含量的分量比
TEM圖畫、GIWAXS 2D圖畫
a-c）根據富勒烯的二元混合膜，根據NFA的二元混合膜和具有SVA處理的三元混合膜的TEM圖畫
d-f）根據PC 71 BM的二元混合膜，根據NFA的二元混合膜和具有SVA處理的三元混合膜的GIWAXS 2D圖畫
g）二元混合膜和三元共混膜的線概括
兩個二元膜和三元膜的RSoXS剖面
根據NFA的二元混合物具有81.4nm的相區尺度顯示出的共同相別離
小結
本研討制作了由兩個受體（IDIC和PC71BM）和供體（DRTB-T）組成的全分子三元OSCs設備。恰當?shù)倪x擇了多重組分掩蓋更寬的吸收光譜并構成級聯的能級對準。這些成果將相區特征與器材功能相關聯，并從構造有用三元器材的形狀調理的視點供給新的見地。
充電機充電有機太陽能蓄電池（OSCs）因為作為能量變換設備因為本錢較低而日益遭到重視。近來，跟著光伏資料設計和器材優化的前進，OSCs功能敏捷前進，使得功率變換功率（PCE）打破達到12％以上。但是，因為其寬的光學帶隙，OSCs器材不能使用大部分入射光子，這阻止了PCE的進一步增強。
【效果簡介】
近日，中國科學院化學研討所侯劍輝研討員、何暢副研討員、西安交通大學馬偉教授（一起通訊）等人經過將苯基-C71-丁酸-甲酯（PC71BM）并入非富勒烯二元系統中，完成了功率變換功率為10.48％的全分子充電機充電三元太陽能蓄電池。發現添加PC71BM后經過前進相區純度和減小相區巨細來調理膜形狀。這種調理有助于電荷產生并按捺電荷復合，顯著增強了短路電流密度和填充因子。相關效果以題為“Improved Domain Size and Purity Enables Efficient All-Small-Molecule Ternary Solar Cells”發表在Advanced Materials上。
【圖文導讀】
分子結構、吸收光譜和分子能級圖
a）供體和受體的分子結構
b）供體，受體和三元混合膜的吸收光譜
c）供體和受體的分子能級圖
J-V、EQE曲線
a，b）具有各種PC71BM含量OSCs設備的J-V（a）和EQE（b）曲線
c，d）設備的JSC（c）和FF（d）與受體PC71BM含量的分量比
TEM圖畫、GIWAXS 2D圖畫
a-c）根據富勒烯的二元混合膜，根據NFA的二元混合膜和具有SVA處理的三元混合膜的TEM圖畫
d-f）根據PC 71 BM的二元混合膜，根據NFA的二元混合膜和具有SVA處理的三元混合膜的GIWAXS 2D圖畫
g）二元混合膜和三元共混膜的線概括
兩個二元膜和三元膜的RSoXS剖面
根據NFA的二元混合物具有81.4nm的相區尺度顯示出的共同相別離
小結
本研討制作了由兩個受體（IDIC和PC71BM）和供體（DRTB-T）組成的全分子三元OSCs設備。恰當?shù)倪x擇了多重組分掩蓋更寬的吸收光譜并構成級聯的能級對準。這些成果將相區特征與器材功能相關聯，并從構造有用三元器材的形狀調理的視點供給新的見地。
