叉車充電機
更新：2016-4-13 19:33:31??????點擊：
- 品牌：???xuxin
- 型號：???
產品介紹
電動叉車比傳統燃油叉車更環保，操作噪聲小，市場保有量一直很高。電動叉車的動力電池一般是48V，24塊為一組，每組2V，電池容量不等。叉車充電機是給電動叉車蓄電池充電以提供動力給電動叉車運作的充電電源設備。叉車智能充電機系我公司在多年研發制造充電機及充分了解蓄電池特性基礎上，通過反復實驗制定精準充電流程與算法，推出的第二代高性價比產品。
智能叉車充電機采用單片機智能控制，七段數碼管顯示，充電狀態與參數清晰明了。根據蓄電池充電曲線及其充電吸收轉換特性而采用的精準充電算法設計，集電壓變化率（dv/dt）、電流變化率（di/dt）、最高充電容量（AHmax）、最長充電時間(Tmax)各種蓄電池充足判別方法于一體，確保蓄電池能完全充足而又不至于過充。具備充電參數動態跟蹤與自動調整及完善的保護功能。
用戶在選擇電動叉車充電機時需提供以下幾個參數：1所在區域的市電輸入電壓
（一般為220V或380V或者可以定制不同等級輸入電壓的叉車充電機）；2蓄電池串聯或并聯后總電壓；3蓄電池的總?cè)萘浚ㄈ粲脩舨皇煜る姵厝萘康乃惴?，可以提供電池串并?lián)的方式和單體電池的容量）；4選用循環式充電機或者浮充式充電機還是可調式充電機（一般由用戶描述使用過程由公司工程師協助選擇）。

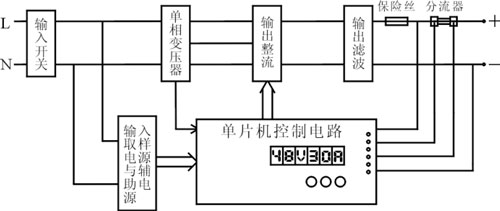

叉車充電機的工作原理（右圖為叉車充電機原理圖）
交流輸入電源通過輸入開關加在工頻變壓器初級，通過變壓器電磁耦合，將輸入高壓變成適合蓄電池充電的電壓等級，該電壓經橋式半控整流橋變成脈動直流電壓。輸出電壓與電流通過相應取樣電路，送至單片機控制板相關接口電路作為控制依據，通過調整可控硅導通角，來控制輸出電壓與電流，達到恒流恒壓及脈沖充電等基本功能。
單片機控制電路通過輸出參數檢測和相應的充電控制流程，完全智能控制蓄電池充電過程，并顯示相應的蓄電池充電參數和狀態代碼。
智能充電機除能滿足用戶常規充電外，通過面板鍵盤，還能對電池進行均充、初充等設定與控制，單片機將根據用戶設定自動執行相關操作。
單片機通過各傳感檢測電路對充電機工作狀態進行全程跟蹤，確保對充電機各種異常工作狀態做到精準保護，顯示相應的數值并提供狀態代碼和聲光告警，方便用戶及時了解充電機工作狀態和故障現象，并可防止故障進一步擴大。

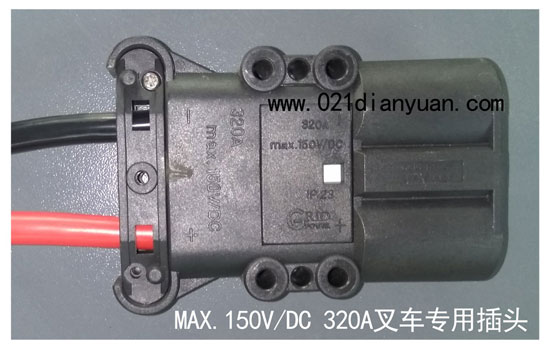

電動叉車與叉車充電機的連接
電動叉車有一直流輸出接插件，只需讓充電機直流輸出接插件與之相匹配，把兩者連接好即可。常見的接插件有黃色175A,灰色175A，黑色160A和灰350A。
叉車充電機功能特點
1、微機全過程智能充電控制，LED顯示狀態，人機界面良好。
2、優化的馬斯充電曲線，恒流恒壓及脈沖充電結合，電池接受效率較高。
3、充電電壓，充電電流，充電狀態等自動檢測顯示保護。
4、在交流電源接通下，接電池自動充電，延時軟啟動開機，充足后自動關機。
5、具有常規充電，均充，初充等充電模式。
6、實時記錄充電數據，可以通過微機通訊繪制打印充電曲線。(部件選配)
叉車充電機技術參數
輸入交流電壓
三相380V±10％； 單相220V±10％ (或用戶要求)
輸入交流頻率
50Hz或60Hz
輸出直流電壓
主充電壓設定為標稱電壓的1.23-1.37倍
輸出直流電流
30A，40A，50A，60A，80A，100A，150A，200A等
適用蓄電池電壓
12V， 24V，36V，48V，72V，80V，96V，110V，220V等
均衡充電電流
電瓶容量的4--6％
電壓采樣精度
＜1％
電流采樣精度
＜1％
儲運環境溫度
－40℃～80℃
工作環境溫度
－20℃～45℃，直接鄰近電子元器件處的空氣溫度不超過70℃
工作環境濕度
相對濕度小于85％，不結露
海拔高度
不超過2500m
浮充電壓設定為標稱電壓的1.12-1.20倍
一般選用電瓶容量的14％左右， 或參考電瓶使用說明書

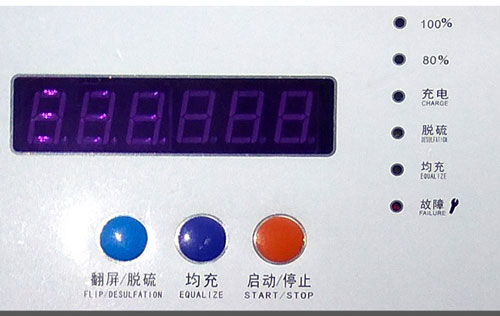

叉車充電機顯示和操作說明
1 “啟動/停止”鍵操作
按“啟動/?！辨I可切換充電和停機狀態，如果在停機狀態，按“啟/停”鍵可開機（當充電機狀態正常時），在工作狀態中，按“啟/?！辨I可關機。當充足后，按“啟/停”鍵無效，避免了電池的過充，只有當拔下電池，換電池后才能重新開機。正常充電過程中，充電指示燈（綠燈）閃爍，充足后轉為常亮。
2 “均充”鍵操作
正常充電中按“均充”鍵，均充指示燈（黃色）閃爍，進入等待均充狀態，電池充足后等待半小時，自動進入“均充狀態”;如果在正常充電結束后按“均充”鍵，則立即進入均充，指示燈（黃色）常亮，均充1.5小時結束后指示燈滅。
3 “翻屏/初充”鍵操作
按住“初充”鍵15秒，直接進入初充狀態。
注意：初充鍵還用于液晶顯示的翻屏和屏保后屏幕喚醒。在正常充電中請勿超時按住初充鍵，以免誤進初充狀態，造成電池的過充。
叉車充電機選型規格表
|
型號規格 |
輸入功率 |
輸入電壓 |
電池電壓 |
電池容量 |
寬×深×高 |
|
II 30A/24V |
1.5 |
220V |
24 |
180-250 |
260×400×400 |
|
II 40A/24V |
2 |
220V |
24 |
350-330 |
260×400×400 |
|
II 50A/24V |
2.5 |
220V |
24 |
310-400 |
260×400×400 |
|
II 60A/24V |
3 |
220V |
24 |
380-500 |
260×400×400 |
|
II 80A/24V |
4 |
220V |
24 |
500-630 |
320×460×500 |
|
II 20A/36V |
1.5 |
220V |
36 |
120-180 |
260×400×400 |
|
II 30A/36V |
2.2 |
220V |
36 |
180-250 |
260×400×400 |
|
II 40A/36V |
23 |
220V |
36 |
250-330 |
260×400×400 |
|
II 50A/36V |
34 |
220V |
36 |
310-400 |
320×460×500 |
|
II 20A/48V |
2 |
220V |
48 |
120-180 |
260×400×400 |
|
II 30A/48V |
3 |
220V |
48 |
180-250 |
260×400×400 |
|
II 35A/48V |
3.5 |
220V |
48 |
210-300 |
260×400×400 |
|
II 40A/48V |
4 |
220V |
48 |
250-330 |
320×460×500 |
|
II 50A/48V |
5 |
220V |
48 |
310-400 |
320×460×500 |
|
II 60A/48V |
6 |
220V |
48 |
380-500 |
320×460×500 |
應用范圍
廣泛應用于電動叉車，電動高爾夫車，電瓶搬運車，電動堆高車,電動游覽車，電動游船，電動洗地機，礦用電機車等電池的自動充電，保證電池不過充，不欠充。
您也可以參考 48V充電機 頁面了解電壓等級為48V電壓的蓄電池充電機技術資料。
您也可以參考 可調充電機 頁面了解電壓等級為可調電壓的蓄電池充電機技術資料。
您需要了解關于充電機的一些小知識（請點擊進入）
循環式充電、浮充式充電、可調式充電三大類充電機的簡介
